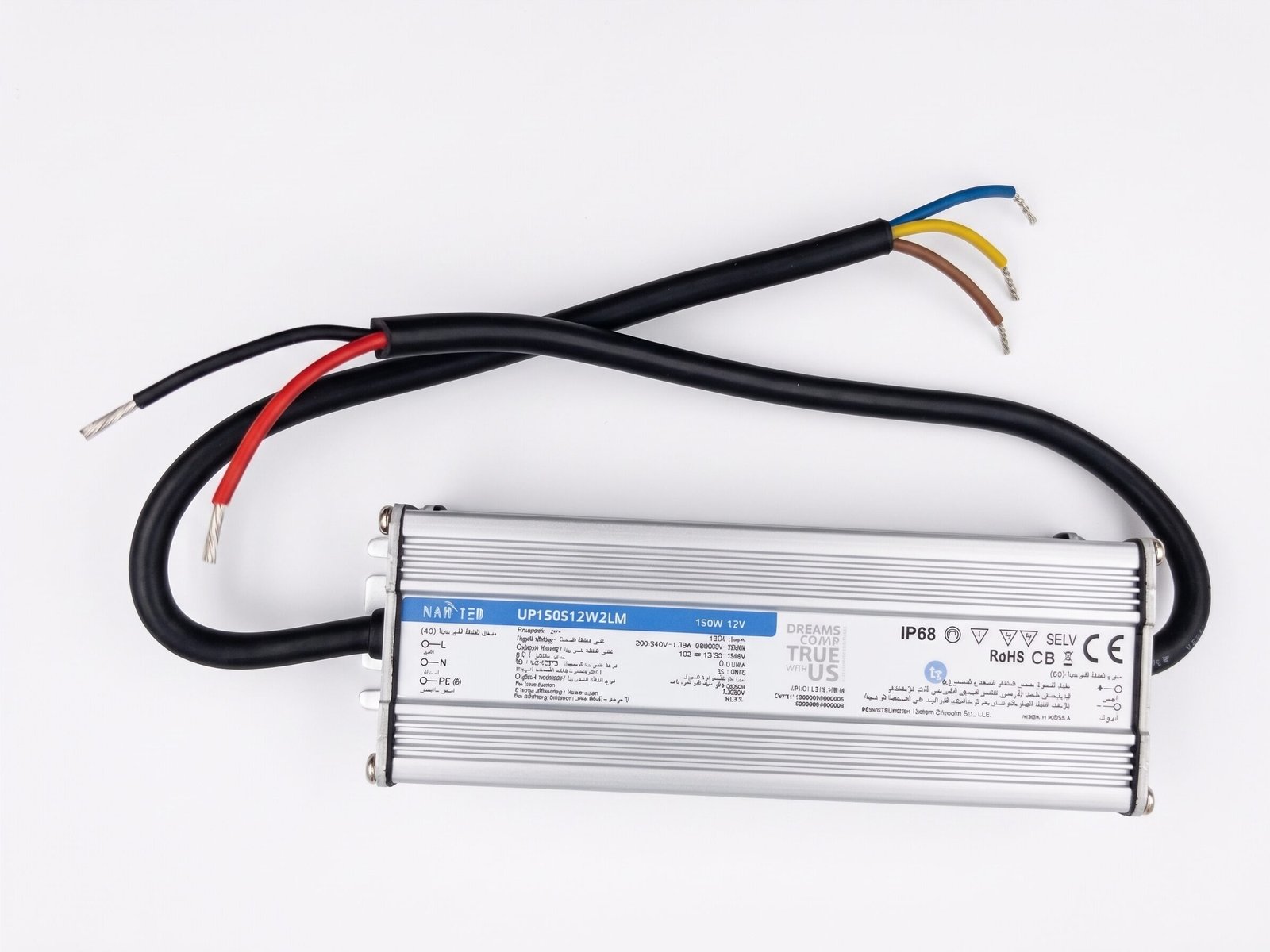

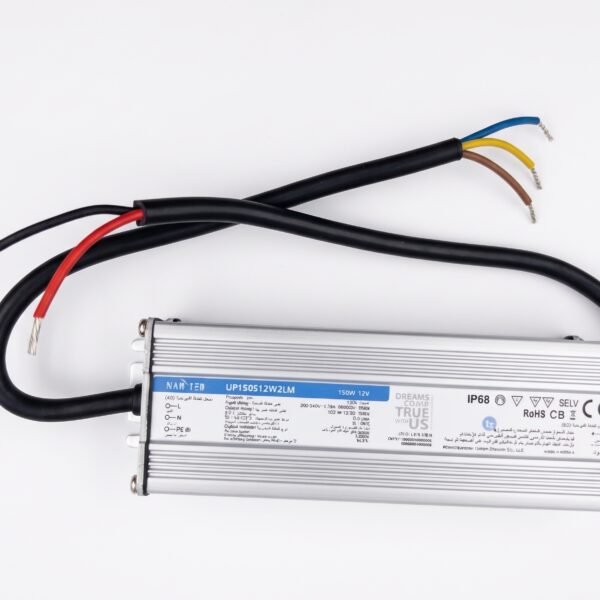

NAB LED 150W2LM Converter Data / بيانات محول طاقة ناب ليد 150 واط (UP-1502LM)
Features / المميزات
| English Description | الوصف بالعربية |
|---|---|
| Constant voltage design (CV mode) | تصميم بجهد ثابت |
| AC input voltage 180~246Vac | جهد الإدخال 180 إلى 246 فولت تيار متردد |
| Protection: Over load / Short circuit / Over temperature | الحماية: حمل زائد / تماس كهربائي / حرارة زائدة |
| IP68 design for outdoor installation | تصميم IP68 مقاوم للماء للتركيبات الخارجية |
| 100% full load burn-in test | اختبار حرق الحمل الكامل بنسبة 100% |
| Suitable for LED lighting and moving sign applications | مناسب لإضاءة LED وتطبيقات اللوحات المتحركة |
| Metal case | هيكل معدني |
| 2 years warranty | ضمان لمدة سنتين |
Technical Specifications / المواصفات الفنية
| Parameter (الخاصية) | Value (القيمة) |
|---|---|
| Model (الموديل) | UP150S12W2LM |
| DC Voltage (جهد التيار المستمر) | 12V |
| Rated Current (التيار المقدر) | 12.5 A |
| Rated Power (الطاقة المقدرة) | 150 W |
| Efficiency (الكفاءة) | 91% |
| Voltage Range (نطاق جهد الدخل) | AC 180-264V |
| Frequency (التردد) | 47-63Hz |
| AC Current (تيار الدخل المتردد) | 1.75 A / 220VAC |
| Inrush Current (تيار التدفق) | Cold Start 40 A / 220VAC |
| Ripple & Noise (التموج والضوضاء) | 600mVp-p |
| Working Temp. (درجة حرارة العمل) | -40 to +70°C |
| Dimension (الأبعاد) | 156 * 48.1 * 36.8 mm |
| Weight (الوزن) | 490 g |
Wiring Colors & Hex Codes / ألوان الأسلاك وأكوادها مع الشرح
| Wire (السلك) | Color (اللون) | Hex Code (كود اللون) | Description (الشرح) |
|---|---|---|---|
| AC_L | Brown / بني | #964B00 | سلك الكهرباء الأساسي (الخط الموجب المتردد) |
| AC_N | Blue / أزرق | #0000FF | سلك الكهرباء المتعادل (النيوترال) |
| FG | Green & Yellow / أخضر وأصفر | #ADFF2F | سلك التأريض (Ground) لحماية الهيكل |
| DC – | Black / أسود | #000000 | مخرج التيار المستمر السالب لتشغيل الإضاءة |
| DC + | Red / أحمر | #FF0000 | مخرج التيار المستمر الموجب لتشغيل الإضاءة |

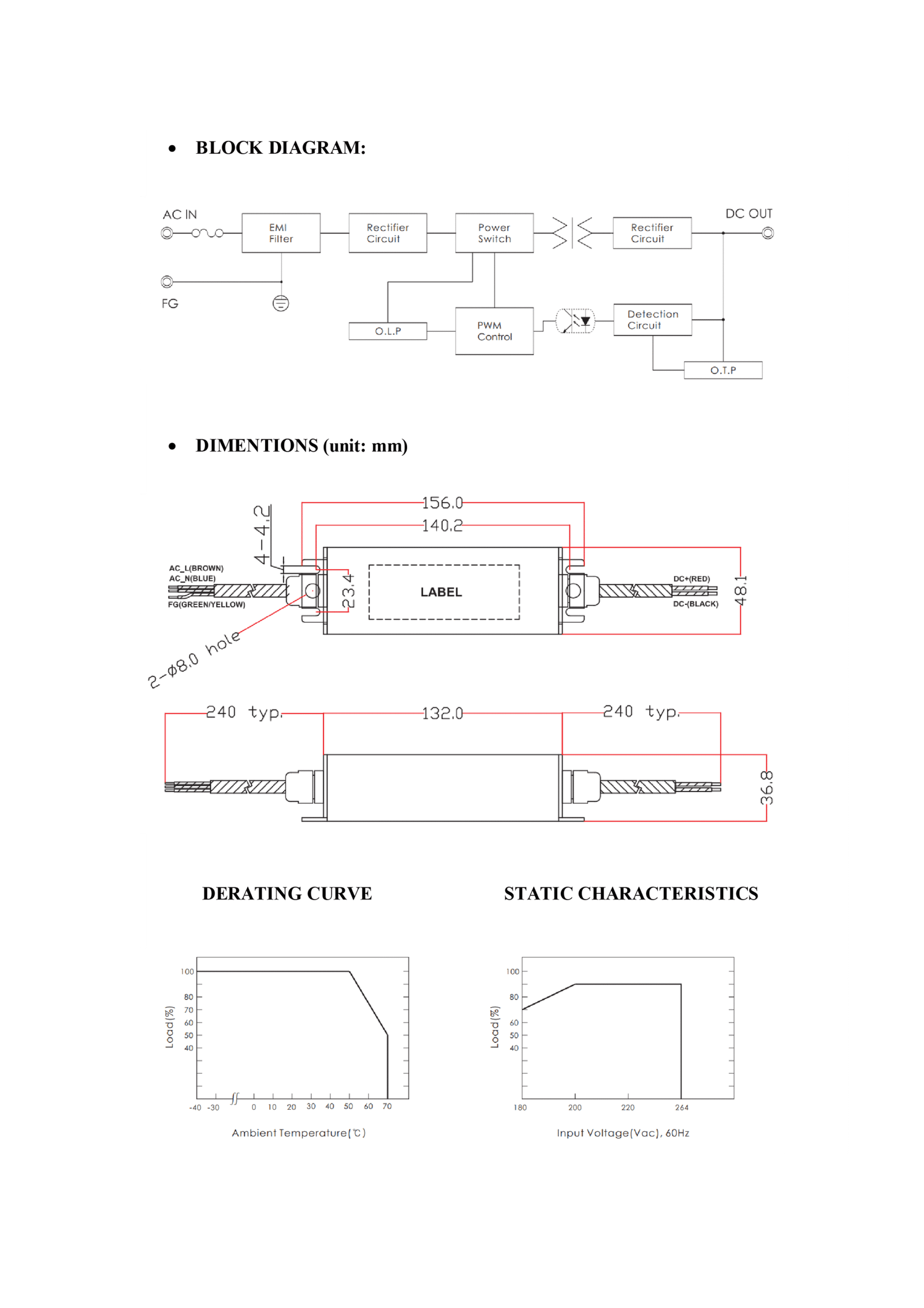

كاتالوج DATA SHEET
150W2LM NAB-Uتحميل
