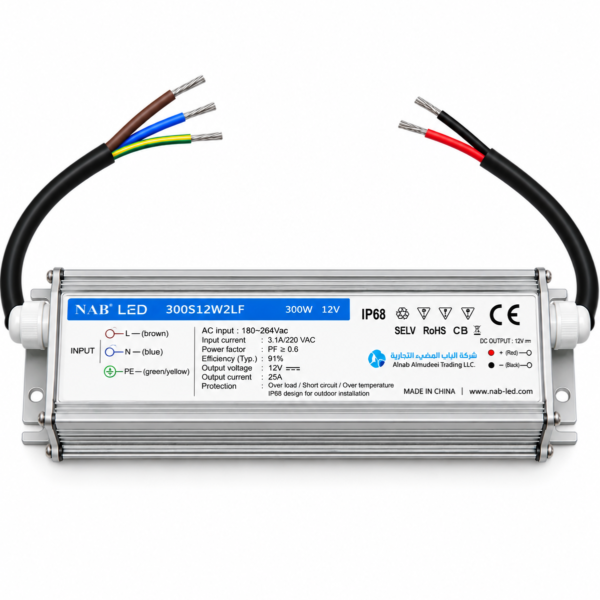

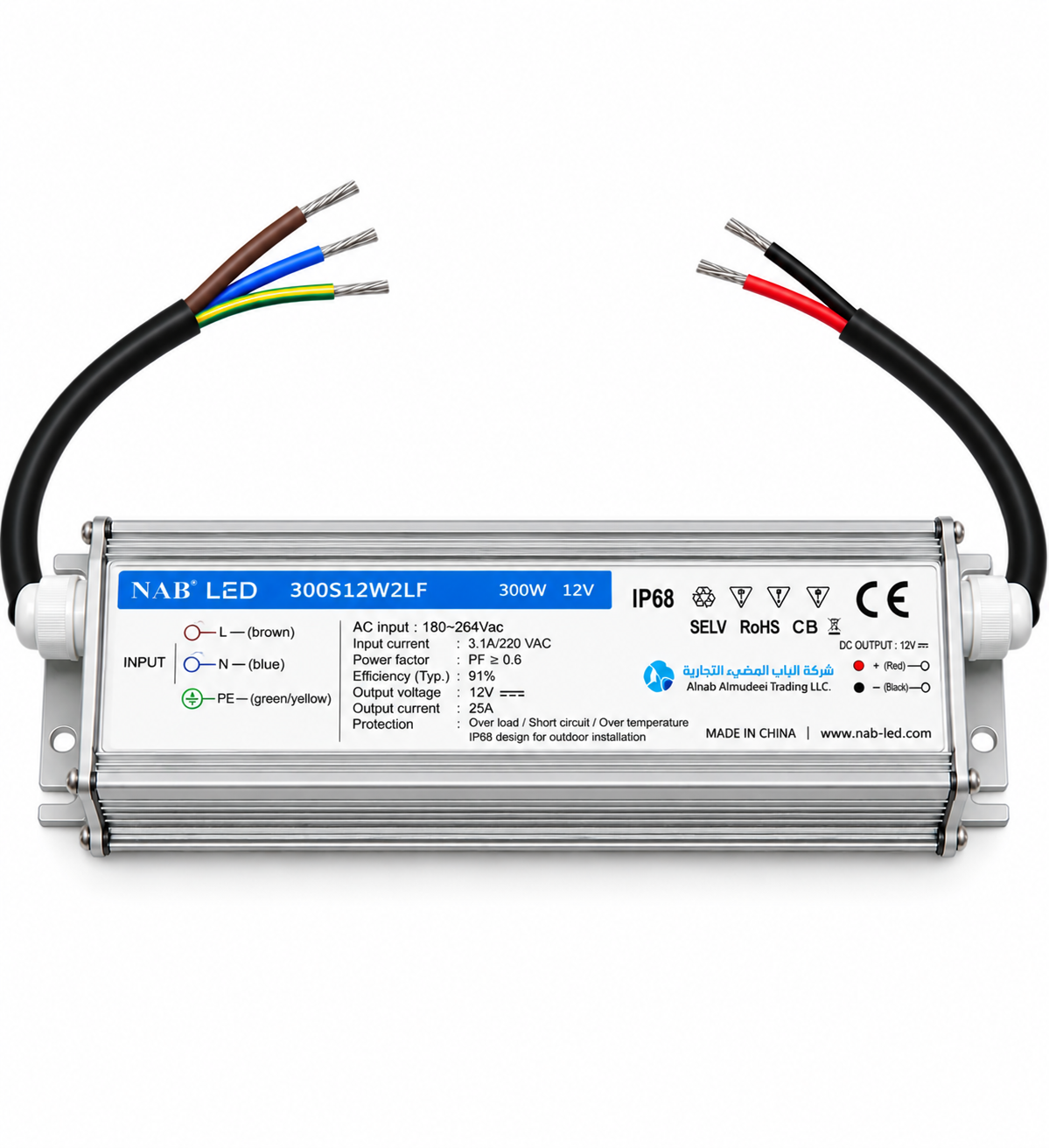

Constant NAB-U.P.S-300W-W2LF

وصف المنتج

1. المميزات العامة والموديل (General Features & Item)

بيانات الموديل (Item):
  • كود المنتج: NAB 300W2LF.
  • القدرة الكهربائية (Wattage): 300 واط (طاقة كاملة – Full Power).
  • تيار الإدخال (Input Current): 3.1 أمبير / 220 فولت تيار متردد (3.1A/220VAC).
  • تيار الإخراج (Output ADC): 25 أمبير تيار مستمر (25 ADC).
المميزات العامة (Features):
المميزات (Arabic) Features (English)
تصميم الجهد الثابت.
Constant voltage design (CV mode).
جهد الإدخال: 180~264 فولت تيار متردد.
AC input voltage 180~264Vac.
حماية ضد: زيادة الحمل / اختصار الدائرة / زيادة درجة الحرارة.
Protection: Over load / Short circuit / Over temperature.
مصمم للأعمال الخارجية بعزل مائي IP68.
IP68 design for outdoor installation.
تم اختباره تحت تحميل 100%.
100% Full load burn in test.
مناسب لتطبيقات الإضاءة بالصمامات الثنائية (LED) واللافتات المتحركة.
Suitable for LED lighting and moving sign applications.
تصميم (هيكل) معدني.
Metal case.
معايير السلامة: متوافق مع EN61347-1, EN61347-2-13/K61347-1, K61347-2-13.
Safety standards: EN61347-1, EN61347-2-13/K61347-1, K61347-2-13.
معايير التوافق (EMC): متوافق مع EN55022, EN61204-3, EN61000-3-2, 3/K000015, K61547.
EMC standards: EN55022, EN61204-3, EN61000-3-2, 3/K000015, K61547.
ضمان لمدة سنتين.
2-years warranty.
الشهادات المعتمدة: SASO, RoHS, CE, CB, Korean.
Certifications: SASO, RoHS, CE, CB, Korean.

2. المواصفات الفنية الكهربائية (Technical Specifications)

الوصف (Arabic) البيانات / المواصفات Description (English)
نطاق جهد الإدخال
80~264 فولت تيار متردد.
INPUT VOLTAGE RANGE: AC80~264V.
نطاق التردد
47 ~ 63 هرتز.
FREQUENCY RANGE: 47~63Hz.
الكفاءة (النموذجية)
91%.
EFFICIENCY (typ): 91%.
تيار الإدخال المتردد
3.1 أمبير / 220 فولت تيار متردد.
AC Current Typ: 3.1A/220 VAC.
تيار التدفق (بدء بارد)
45 أمبير / 220 فولت تيار متردد.
INRUSH CURRENT (Cold Start): 45A/220VAC.
تيار التسريب
أقل من 2 مللي أمبير / 220 فولت.
LEAKAGE CURRENT: <2mA/220VAC.
جهد الإخراج المستمر
12 فولت.
OUTPUT DC VOLTAGE: 12V.
التيار المقنن (المقدر)
25 أمبير.
RATED Current: 25 A.
الطاقة المقننة
300 واط.
RATED POWER: 300W.
التموج والضوضاء (كحد أقصى)
1000 مللي فولت من القمة للقمة.
RIPPLE&NOISE (max.): 1000mVp-p.
تسامح الجهد
±3%.
VOLTAGE TOLERANCE: 3%.
تنظيم الخط
±1%.
LINE REGULATION: 1%.
تنظيم الحمل
±2%.
LOAD REGULATION: 2%.
وقت الإعداد والارتفاع (كحد أقصى)
3000 مللي ثانية، 100 مللي ثانية / 220 فولت (تحميل كامل).
SETUP, RISE TIME (max): 3000ms, 100ms/220VAC at full load.
وقت الانتظار (النموذجي)
5 مللي ثانية / 220 فولت تيار متردد (تحميل كامل).
HOLD UP TIME (typ): 5ms/220VAC at full load.

3. الحماية، العزل، وظروف البيئة (Protection, Isolation & Environment)

الخاصية التفاصيل (Arabic) Details (English)
اختصار الدائرة (Short Circuit)
وضع السقطات (Hiccup mode)، يتعافى تلقائياً بعد إزالة حالة الخطأ.
Hiccup mode, recovers automatically after fault condition is removed.
حمولة زائدة (Over Load)
أكثر من 110% من التصنيف، يتعافى تلقائياً بعد إزالة حالة الخطأ.
Over 110% of rating, recovers automatically after fault condition is removed.
تحمل درجة الحرارة (Over Temp)
يتعافى تلقائياً بعد إزالة حالة الخطأ.
Recovers automatically after fault condition is removed.
مقاومة الجهد (Withstand Voltage)
الإدخال/الإخراج: 3KV، الإدخال/الأرضي: 1.5KV، الإخراج/الأرضي: 0.5KV.
I/P-O/P: AC3KV, I/P-F.G: AC1.5KV, O/P-F.G: AC0.5KV.
مقاومة العزل (Isolation Res.)
500 فولت تيار مستمر / 100 ميجا أوم (في درجة حرارة ورطوبة الغرفة).
I/P-O/P, I/P-F.G, O/P-F.G: DC500V 100Mohms (At room temp & humid).
درجة حرارة العمل والرطوبة
-40 إلى +70 درجة مئوية، 20 إلى 95% رطوبة نسبية.
-40~+70°C (Refer to DERATING CURVE), 20~95%RH.
درجة التخزين والرطوبة
-40 إلى +75 درجة مئوية، 10 إلى 95% رطوبة نسبية.
-40~+75°C, 10~95%RH.
الاهتزاز (Vibration)
10~500 هرتز، 5G لمدة 12 دقيقة/دورة، لمدة 72 دقيقة على محاور X, Y, Z.
10~500Hz, 5G 12min/1cycle, period for 72min each along X, Y, Z axes.

4. الأبعاد، الملاحظات، ودليل ألوان الأسلاك (Dimensions, Notes & Color Profile)

الأبعاد الميكانيكية (Dimensions):
  • الطول الإجمالي: 192.3 مم.
  • المسافة بين فتحات التثبيت: 176.4 مم.
  • طول الهيكل الأساسي: 168.3 مم.
  • الارتفاع (السماكة): 37.8 مم.
  • طول أسلاك التوصيل: تقريباً 240 مم لكل طرف (الإدخال والإخراج).
ملاحظات هامة (Notes):
  • يتم قياس جميع المعلمات (غير المذكورة بشكل خاص) عند إدخال 220 فولت تيار متردد، وحمل مقدر، ودرجة حرارة محيطة تبلغ 25 درجة مئوية.
  • يتم قياس التموج والضوضاء عند 20 ميجاهرتز من عرض النطاق الترددي باستخدام سلك مزدوج مجدول مقاس 12 بوصة منتهي بمكثف متوازي 0.1 ميكروفاراد و 47 ميكروفاراد.
  • التسامح: يشمل إعداد التسامح، وتنظيم الخط، وتنظيم الحمل.
  • يتم قياس تنظيم الخط من الخط المنخفض إلى الخط العالي عند الحمل المقنن.
  • يتم قياس تنظيم الحمل من 0% إلى 100% من الحمل المقنن.
جدول فرز الألوان لتوصيلات الأسلاك (Wiring Colors Profile): نظراً للأمبيرية العالية (25 أمبير) في هذا الموديل، يوضح المخطط الهندسي وجود خطين مزدوجين للإخراج لتوزيع الحمل بأمان:
الدائرة اللونية اللون كود السلك / الوظيفة الوصف
🟤 بني (Brown) AC_L
سلك الإدخال للتيار المتردد (الخط الحي – Live).
🔵 أزرق (Blue) AC_N
سلك الإدخال للتيار المتردد (الخط المحايد – Neutral).
🟢🟡 أخضر/أصفر (Green/Yellow) FG
سلك التأريض الأرضي (Frame Ground) للحماية.
🔴 أحمر (Red) DC+
سلك الإخراج للتيار المستمر (القطب الموجب 12V)، يوجد سلكان مزدوجان.
⚫ أسود (Black) DC-
سلك الإخراج للتيار المستمر (القطب السالب)، يوجد سلكان مزدوجان.
كاتالوج DATA SHEET
  • NAB-U.P.S-300W-W2LFPDF • 6.5 ميغابايتتحميل
