عنوان المنتج (Product Title)
-

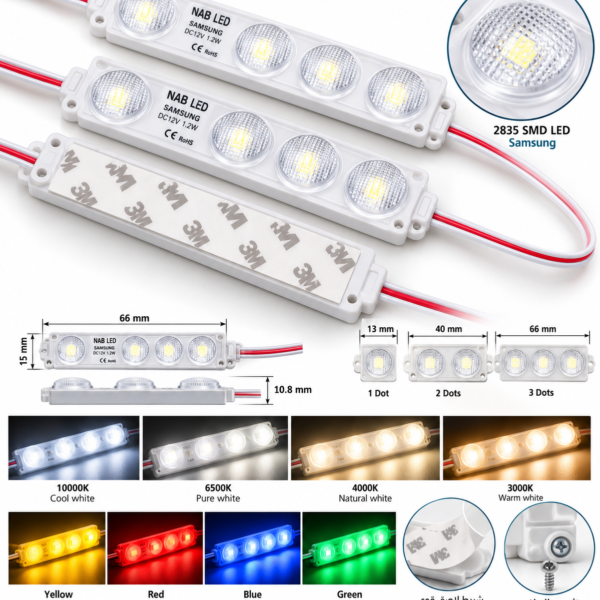

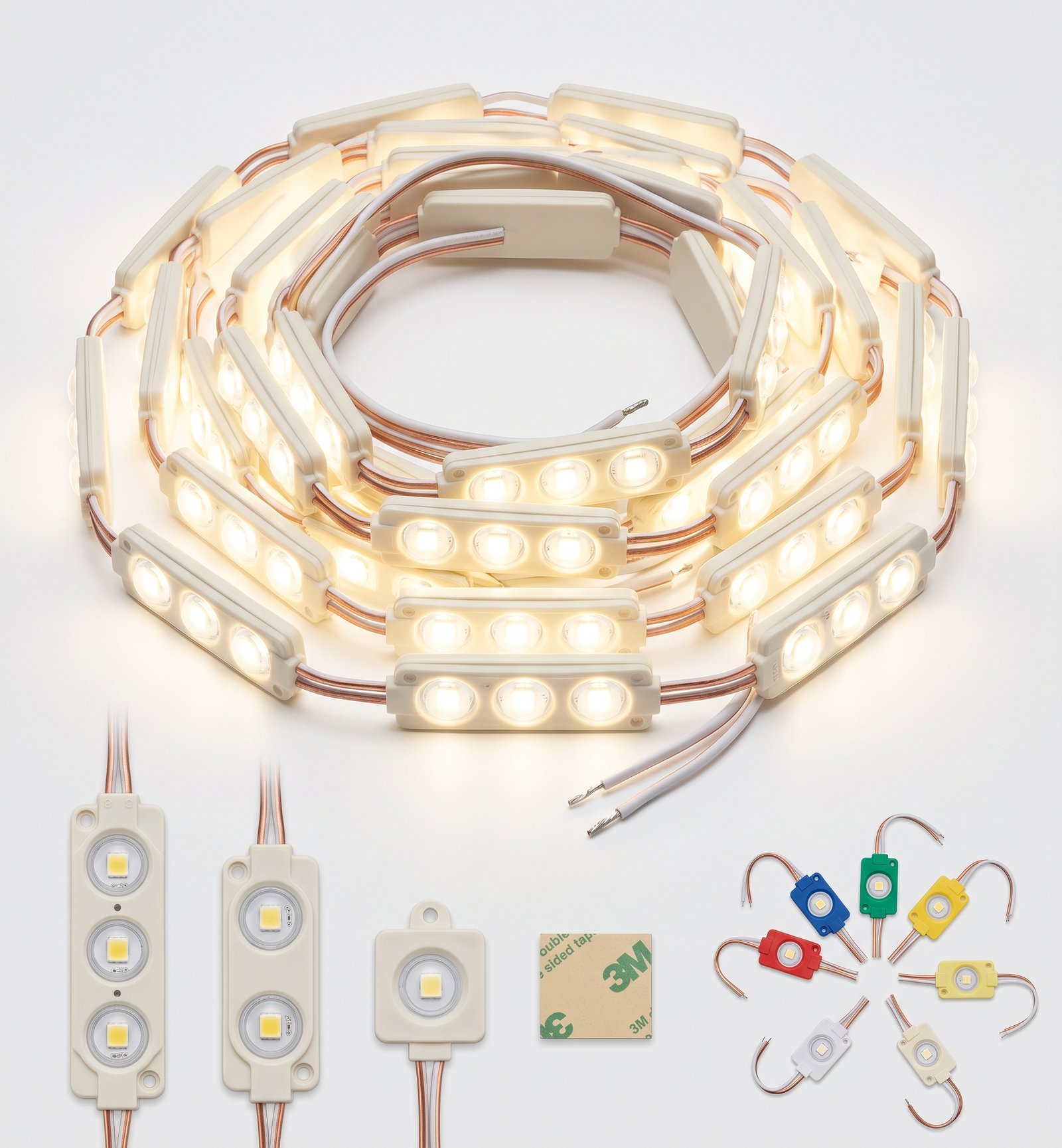

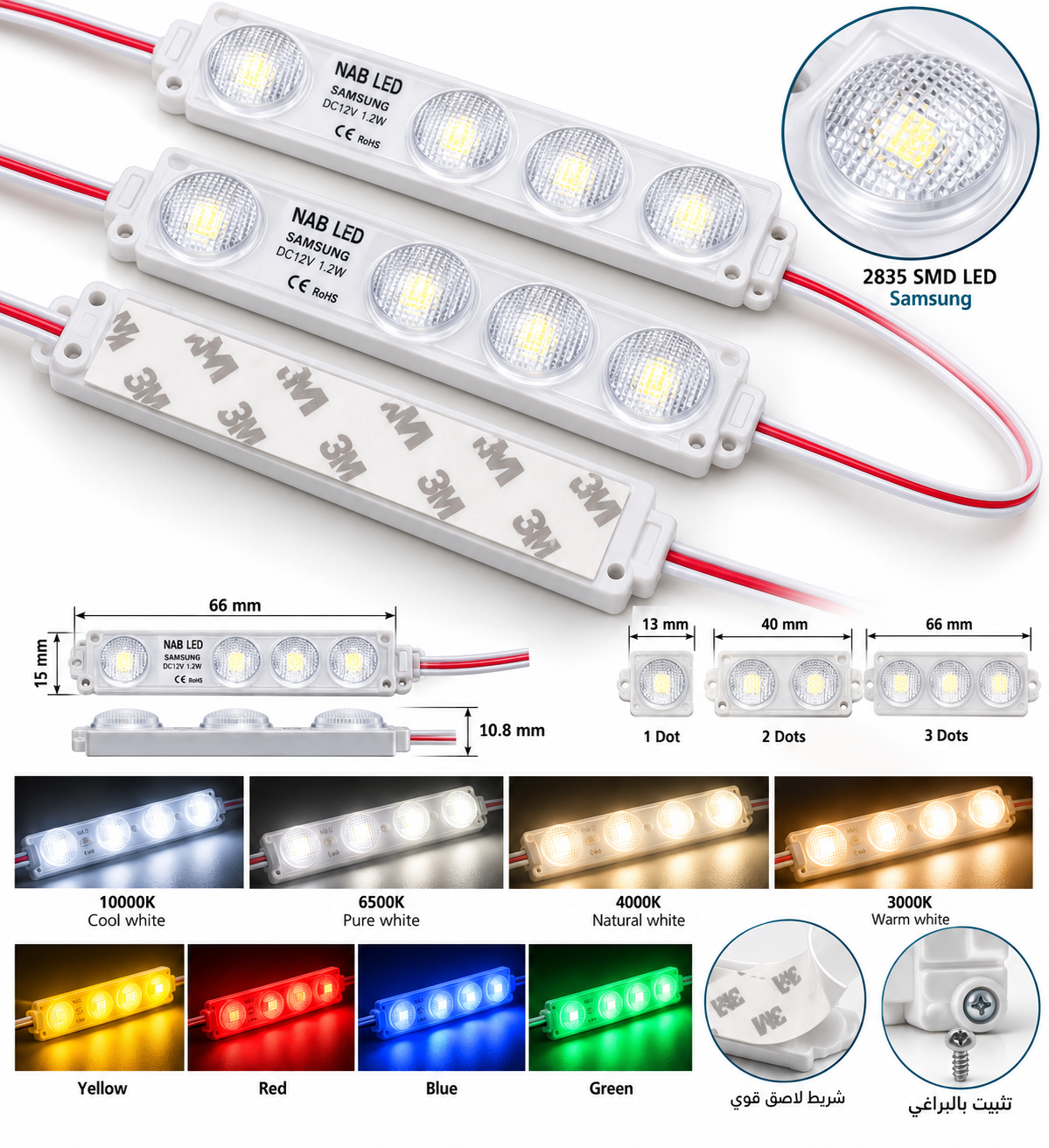

العربية: وحدات إضاءة الليد بالعدسات (LENS TYPE MODULE NAB) من شركة الناب المضيء التجارية لمستلزمات الدعاية والإعلان.
-
English: LENS TYPE MODULE NAB by NAB LED / Alnab Almudeei Trading LLC for Advertising Materials.
1. المميزات العامة (General Features)
| المميزات (Arabic) | Features (English) |
|
عدسة كورية معتمدة من سامسونج 2835SMD، ومعتمدة من CE.
|
Korean Samsung 2835 SMD LED Mounted, CE Approved.
|
|
الحجم الفني والتصميم المضغوط.
|
Technical Size & Compact Design.
|
|
آمنة ومستقرة بجهد كهربائي 12 فولت (جهد ثابت).
|
Safe & Stable Operation with DC12V (Constant-voltage).
|
|
مقاومة للماء بمعدل (IP68).
|
Water-Proof (IP68).
|
|
زاوية إضاءة واسعة الانتشار.
|
Wide Viewing Angle.
|
|
التثبيت بشريط ومسمار بمسامير 3 ملم.
|
Installation with Tape & Screw with 3mm Bolts.
|
2. قائمة الموديلات والألوان (Items / Models & Colors)
| كود المنتج (Code) | استهلاك الطاقة (Power) | لون الإضاءة (Arabic) | Color (English) | درجة الحرارة (Kelvin) |
| NABTwo_W |
1.2 واط (1.2 W)
|
أبيض بارد
|
Cool white
|
10,000k
|
| NABTwo_PW |
1.2 واط (1.2 W)
|
أبيض نقي
|
Pure white
|
6,500k
|
| NABTwo_NW |
1.2 واط (1.2 W)
|
أبيض طبيعي
|
Natural White
|
4,000k
|
| NABTwo_WW |
1.2 واط (1.2 W)
|
أبيض دافئ
|
Warm white
|
3,000k
|
| NABTwo_Y |
0.72 واط (0.72 W)
|
أصفر
|
Yellow
|
غير محدد
|
| NABTwo_R |
0.72 واط (0.72 W)
|
أحمر
|
Red
|
غير محدد
|
| NABTwo_B |
0.72 واط (0.72 W)
|
أزرق
|
Blue
|
غير محدد
|
| NABTwo_G |
0.72 واط (0.72 W)
|
أخضر
|
Green
|
غير محدد
|
3. المواصفات الفنية والتقنية (Technical Specifications)
بناءً على النصوص الصريحة والرسوم التوضيحية (الأيقونات) في المستند:
| الوصف (Arabic) | المواصفات / البيانات | Description (English) |
| استهلاك الطاقة للقطعة |
1.2 واط – 0.72 واط / قطعة
|
Power: 1.2W-0.72W / PCS
|
| العمر الافتراضي |
50,000 ساعة
|
Life Time: 50,000hrs
|
| مادة الهيكل |
بلاستيك (ABS)
|
Case Material: ABS
|
| الوزن بناءً على عدد العدسات |
3 عدسات = 11 جم، عدستين = 8 جم، عدسة واحدة = 5 جم
|
Weight: 3dots=11g, 2dots=8g, 1dots=5g
|
| أسلاك التوصيل |
سلك نحاسي (90 مم) بمعيار USA-UL
|
Module Con.: Wire (90mm) COPPER USA-UL
|
| زاوية الشعاع (الانتشار) |
165 درجة
|
Angle: 165°
|
| شدة الإضاءة |
18,900 ملي كانديلا – 120 لومن
|
Luminous Intensity: 18,900 MCD – 120 LM
|
| جهد التشغيل |
12 فولت تيار مستمر
|
Input Voltage: DC 12 V
|
| نوع شريحة الليد |
2835
|
LED Type: 2835
|
| تصنيف الحماية (مقاومة الماء) |
IP 68
|
IP Rating: IP 68
|
| التعبئة والتغليف |
50 قطعة
|
Packaging: 50 pcs
|
| التيار الكهربائي المستهلك |
100 مللي أمبير
|
Current Consumption: 100 mA
|
| نطاق درجة حرارة التشغيل |
-20 إلى 60 درجة مئوية
|
Operating Temperature: -20-60 C
|
| مؤشر تجسيد اللون (CRI) |
أكبر من 80 (Ra>80)
|
CRI: Ra>80
|
| شريط التثبيت |
شريط لاصق 3M
|
Tape: 3M Tape
|
| الشهادات المعتمدة والضمان |
متوافق مع CE و RoHS، ومشمول بضمان
|
Certifications & Warranty: CE & RoHS, Warranty included
|
| معلومات التواصل |
+966 56 184 9049 / +966 56 835 1466 / info@nab-led.com
|
Contact: +966 56 184 9049 / +966 56 835 1466 / info@nab-led.com
|

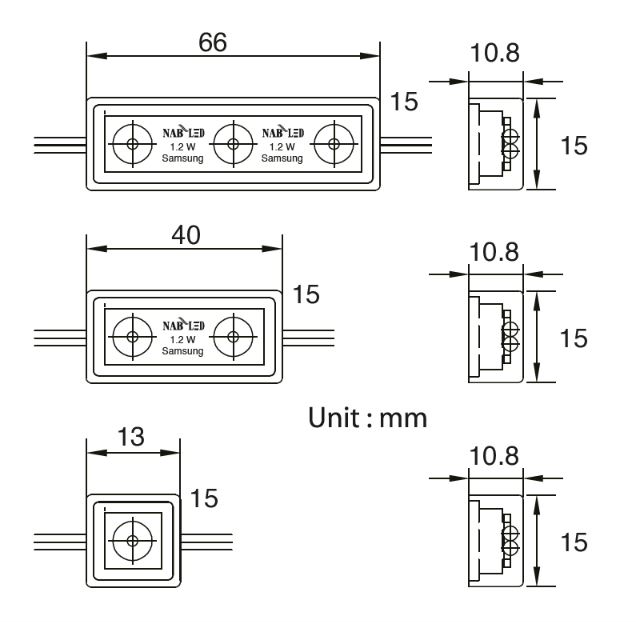

4. الأبعاد الهندسية للوحدات (Dimensions)
بناءً على الرسم الهندسي في المستند والمقاس بوحدة المليمتر (Unit: mm):
| نوع الوحدة (Module Type) | الطول (Length) | العرض (Width) | الارتفاع / السماكة (Height) |
| وحدة بـ 3 عدسات (3 Dots) |
66 مم
|
15 مم
|
10.8 مم
|
| وحدة بعدستين (2 Dots) |
40 مم
|
15 مم
|
10.8 مم
|
| وحدة بعدسة واحدة (1 Dot) |
13 مم
|
15 مم
|
10.8 مم
|
5. جدول فرز الألوان (Visual Colors Profile)
بناءً على الموديلات المذكورة في المستند وتصميم الهوية البصرية للشركة:
| الدائرة اللونية | اللون (Arabic) | Color (English) | كود اللون (Hex) | الشرح / الوظيفة في المنتج (Explanation) |
| ⚪ |
أبيض بارد
|
Cool white
|
#F4F8FF |
لون الإضاءة للموديل (NABTwo_W) بدرجة 10,000 كلفن.
|
| ⚪ |
أبيض نقي
|
Pure white
|
#FFFFFF |
لون الإضاءة للموديل (NABTwo_PW) بدرجة 6,500 كلفن.
|
| ⚪ |
أبيض طبيعي
|
Natural White
|
#FFFDD0 |
لون الإضاءة للموديل (NABTwo_NW) بدرجة 4,000 كلفن.
|
| 🟡 |
أبيض دافئ
|
Warm white
|
#FDF4DC |
لون الإضاءة للموديل (NABTwo_WW) بدرجة 3,000 كلفن.
|
| 🟡 |
أصفر
|
Yellow
|
#FFFF00 |
لون الإضاءة للموديل (NABTwo_Y) المخصص للإضاءة الملونة.
|
| 🔴 |
أحمر
|
Red
|
#FF0000 |
لون الإضاءة للموديل (NABTwo_R) المخصص للإضاءة الملونة.
|
| 🔵 |
أزرق
|
Blue
|
#0000FF |
لون الإضاءة للموديل (NABTwo_B) المخصص للإضاءة الملونة.
|
| 🟢 |
أخضر
|
Green
|
#008000 |
لون الإضاءة للموديل (NABTwo_G) المخصص للإضاءة الملونة.
|
| 🩵 | أزرق مخضر | Teal / Dark Cyan | #008B8B |
اللون الأساسي المستخدم في الهوية البصرية لشعار شركة الناب المضيء (NAB LED) وخلفيات الجداول.
|
| 💛 | ذهبي | Gold | #D4AF37 |
يظهر في الأشرطة السفلية والخلفيات الخاصة بالدعاية وتصميم المستند.
|
