عنوان المنتج (Product Title)
-

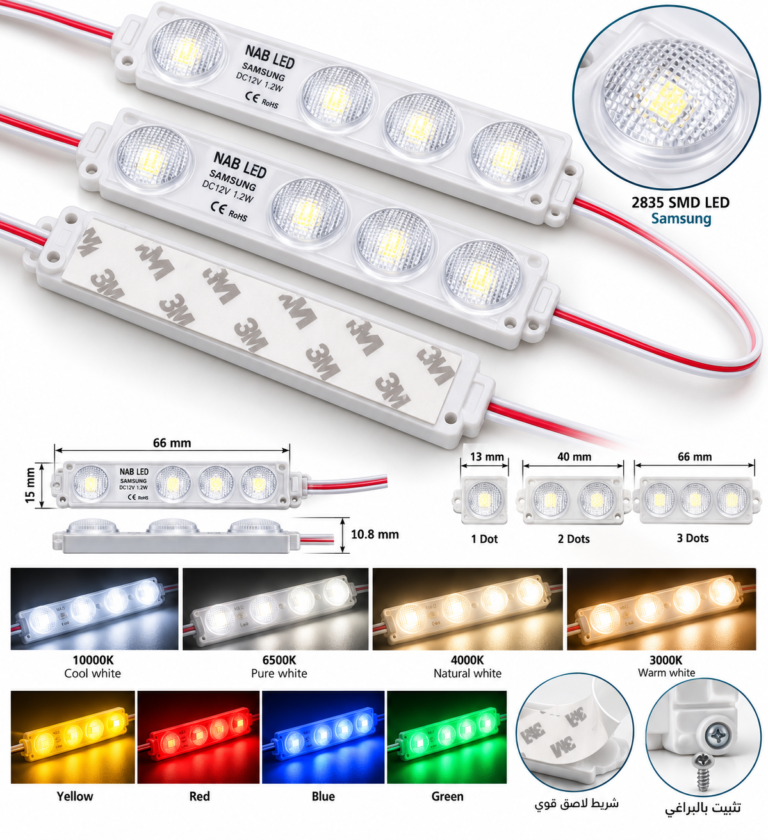

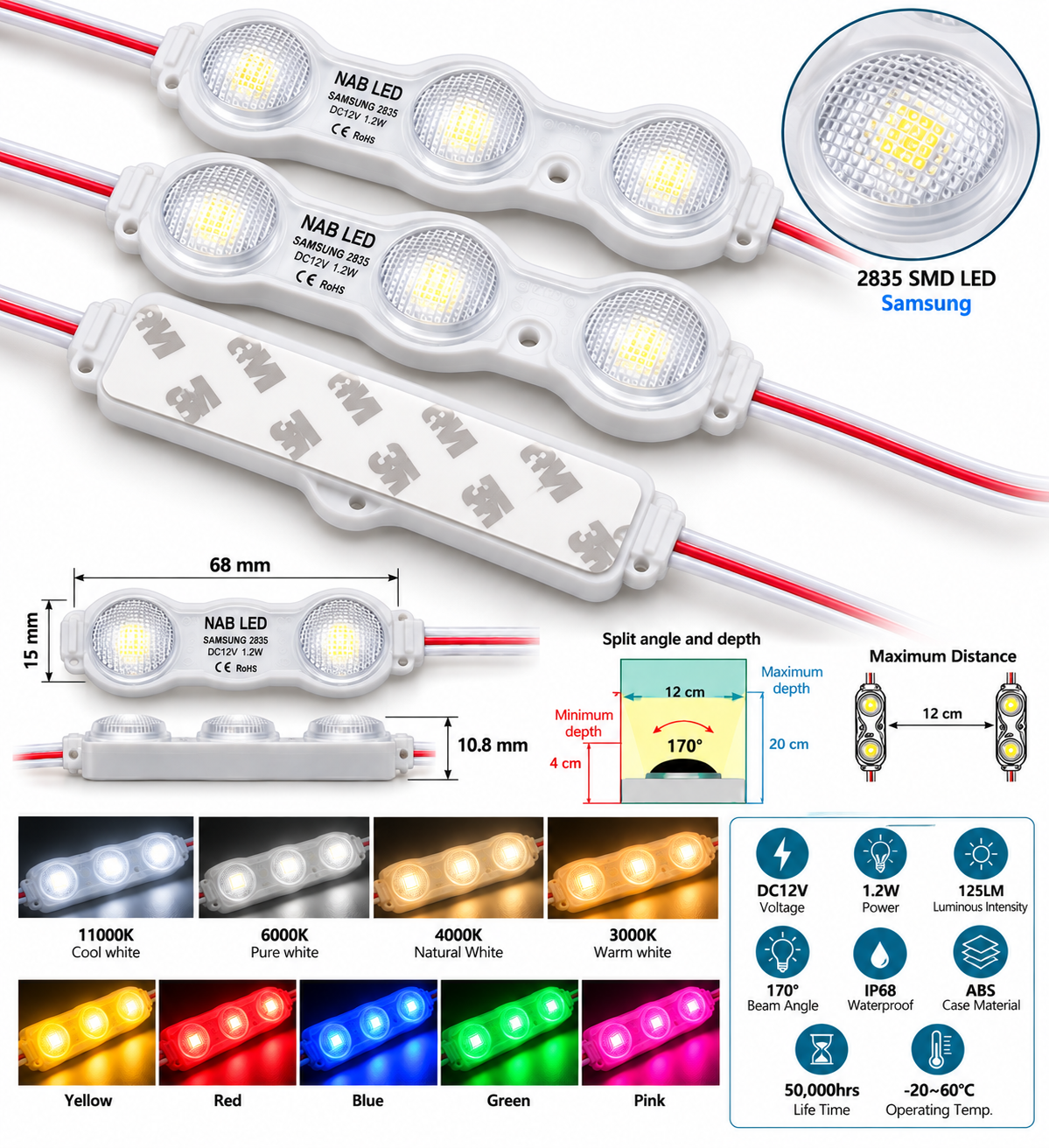

العربية: وحدات إضاءة الليد بالعدسات (LENS TYPE MODULE – NABOne) من شركة الناب المضيء التجارية لمستلزمات الدعاية والإعلان.
-
English: LENS TYPE MODULE – NABOne by NAB LED / Alnab Almudeei Trading LLC for Advertising Materials.
1. المميزات العامة (General Features)
| المميزات (Arabic) | Features (English) |
|
عدسة كورية معتمدة من سامسونج 2835SMD، ومعتمدة من CE.
|
Korean Samsung 2835 SMD LED Mounted, CE Approved.
|
|
الحجم الفني والتصميم المضغوط.
|
Technical Size & Compact Design.
|
|
آمنة ومستقرة بجهد كهربائي 12 فولت (جهد ثابت).
|
Safe & Stable Operation with DC12V (Constant-voltage).
|
|
مقاومة للماء بمعدل (IP68).
|
Water-Proof (IP68).
|
|
زاوية إضاءة واسعة الانتشار.
|
Wide Viewing Angle.
|
|
التثبيت بشريط ومسمار بمسامير 3 ملم.
|
Installation with Tape & Screw with 3mm Bolts.
|
2. قائمة الموديلات وخصائص الإضاءة (Items & Lighting Properties)
| كود المنتج (Code) | استهلاك الطاقة (Power) | لون الإضاءة (Color) | درجة الحرارة (Kelvin) | شدة الإضاءة (LUM. Intensity) |
| NABOne_W |
1.2 واط (1.2 W)
|
أبيض بارد (Cool white)
|
11,000k
|
125 لومن للقطعة (125LM/PCS)
|
| NABOne_PW |
1.2 واط (1.2 W)
|
أبيض نقي (Pure white)
|
6,000k
|
125 لومن للقطعة (125LM/PCS)
|
| NABOne_NW |
1.2 واط (1.2 W)
|
أبيض طبيعي (Natural White)
|
4,000k
|
125 لومن للقطعة (125LM/PCS)
|
| NABOne_WW |
1.2 واط (1.2 W)
|
أبيض دافئ (Warm white)
|
3,000k
|
125 لومن للقطعة (125LM/PCS)
|
| NABOne_Y |
0.72 واط (0.72 W)
|
أصفر (Yellow)
|
غير محدد
|
غير محدد
|
| NABOne_R |
0.72 واط (0.72 W)
|
أحمر (Red)
|
غير محدد
|
16 لومن للقطعة (16LM/PCS)
|
| NABOne_B |
0.72 واط (0.72 W)
|
أزرق (Blue)
|
غير محدد
|
10 لومن للقطعة (10LM/PCS)
|
| NABOne_G |
0.72 واط (0.72 W)
|
أخضر (Green)
|
غير محدد
|
48 لومن للقطعة (48LM/PCS)
|
| NABOne_P |
0.72 واط (0.72 W)
|
وردي (Pink)
|
غير محدد
|
غير محدد
|
3. المواصفات الفنية والتقنية (Technical Specifications)
بناءً على النصوص، والرسوم التوضيحية (الأيقونات)، والمخطط الهندسي (Unit: mm) في المستند:
| الوصف (Arabic) | المواصفات / البيانات | Description (English) |
| نطاق استهلاك الطاقة |
1.2 واط – 0.72 واط / قطعة
|
Power: 1.2W-0.72W/PCS
|
| العمر الافتراضي |
50,000 ساعة
|
Life Time: 50,000hrs
|
| مادة الهيكل |
بلاستيك (ABS)
|
Case Material: ABS
|
| الوزن بناءً على عدد العدسات |
3 عدسات = 7 جم، عدستين = 5 جم
|
Weight: 3dots = 7g, 2dots = 5g
|
| أسلاك التوصيل |
سلك (78 مم) زوج نحاسي بمعيار 18-AWG
|
Module Con.: Wire(78mm)18-AWG Pair COPPER
|
| زاوية الشعاع (الانتشار) |
170 درجة
|
Angle: 170°
|
| جهد التشغيل |
12 فولت تيار مستمر
|
Input Voltage: DC 12 V
|
| نوع شريحة الليد |
2835
|
LED Type: 2835
|
| تصنيف الحماية (مقاومة الماء) |
IP 68
|
IP Rating: IP 68
|
| التعبئة والتغليف |
50 قطعة
|
Packaging: 50 pcs
|
| التيار الكهربائي المستهلك (تبديد التيار) |
100 مللي أمبير
|
Current Dissipation: 100 mA
|
| نطاق درجة حرارة التشغيل |
-20 إلى 60 درجة مئوية
|
Operating Temperature: -20~60 C
|
| مؤشر تجسيد اللون (CRI) |
أكبر من 80 (Ra>80)
|
CRI: Ra>80
|
| شريط التثبيت |
شريط لاصق 3M
|
Tape: 3M Tape
|

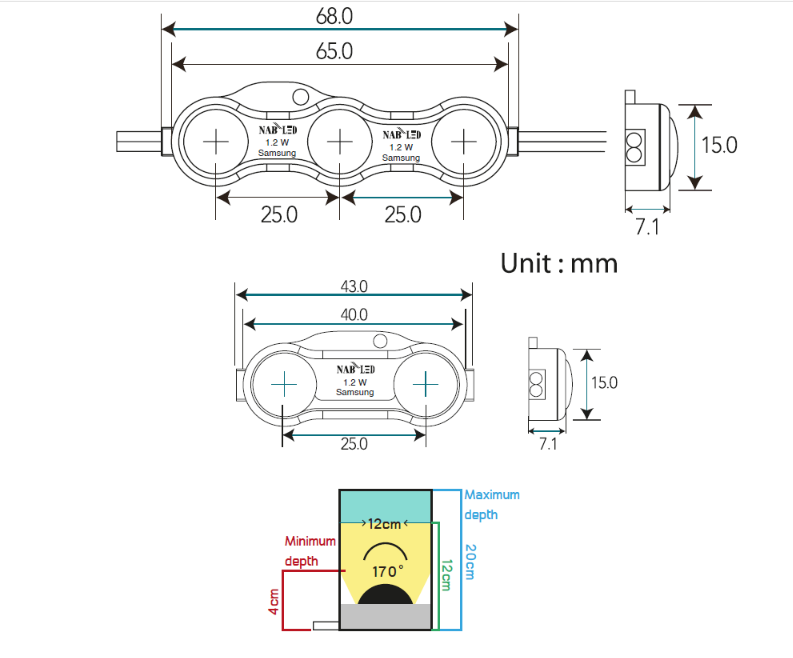

| الأبعاد الهندسية الكلية |
الطول: 68.0 مم، العرض: 15.0 مم، الارتفاع (السماكة): 7.1 مم
|
Dimensions: Length 68.0 mm, Width 15.0 mm, Height 7.1 mm
|
| المسافة بين مراكز العدسات |
25.0 مم
|
Lens Pitch: 25.0 mm
|
| المسافة بين فتحات التثبيت (المسامير) |
65.0 مم
|
Mounting Hole Distance: 65.0 mm
|
| الشهادات المعتمدة والضمان |
متوافق مع CE و RoHS، ومشمول بضمان للشركة
|
Certifications & Warranty: CE & RoHS, Warranty included
|
| العلامة التجارية المساعدة |
INTERONE (تظهر بجانب الشعار)
|
Co-Brand / Partner: INTERONE
|
| معلومات التواصل |
+966 56 184 9049 / +966 56 835 1466 / info@nab-led.com
|
Contact: +966 56 184 9049 / +966 56 835 1466 / info@nab-led.com
|
4. جدول فرز الألوان (Visual Colors Profile)
بناءً على الصورة الفوتوغرافية للمنتج وتصميم الهوية البصرية للشركة داخل المستند:
| الدائرة اللونية | اللون (Arabic) | Color (English) | كود اللون (Hex) | الشرح / الوظيفة في المنتج (Explanation) |
| 🟡 | أبيض دافئ | Warm white | #FDF4DC |
يمثل لون الإضاءة الظاهر في الصورة الفوتوغرافية للمنتج المضاء (3000k).
|
| ⚪ | أبيض | White | #FFFFFF |
يمثل لون هيكل بلاستيك (ABS) الخاص بوحدات الإضاءة، وكذلك لون الغلاف الخارجي لأسلاك التوصيل.
|
| 🩵 | أزرق مخضر | Teal / Dark Cyan | #008B8B |
اللون الأساسي المستخدم في الهوية البصرية لشعار شركة الناب المضيء (NAB LED) الموجود في الزاوية.
|
| 💛 | ذهبي | Gold | #D4AF37 |
يظهر في الخطوط المنحنية الجمالية (الأقواس) أعلى شعار الشركة.
|
كاتالوج DATA SHEET
NABONE-LENS MODULEتحميل
