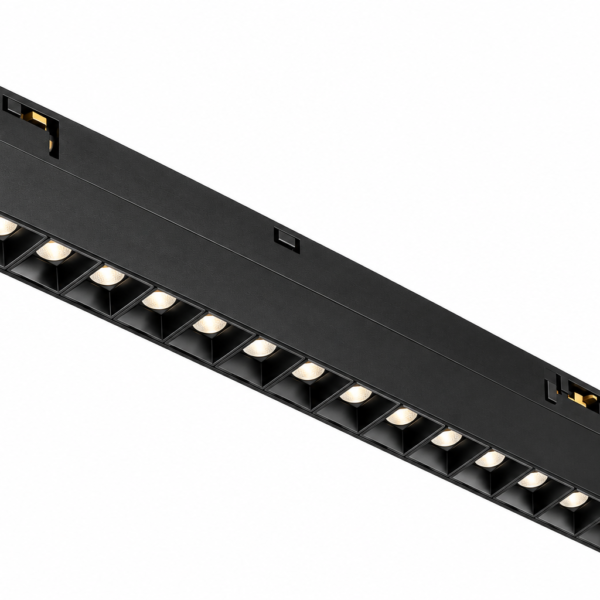

مصابيح المسار المغناطيسي الغامرة Magnetic Rail Lamp

وصف المنتج

عنوان المنتج (Product Title)

  • العربية: مصابيح المسار المغناطيسي الغامرة (Magnetic Rail Lamp) طراز (2ALGD2202CA) من شركة الناب المضيء التجارية.
  • English: Magnetic Track Lamp Model (2ALGD2202CA) by NAB LED / Alnab Almudeei Trading LLC.

1. مفهوم التصميم ومجالات الاستخدام (Design Concept & Range of Application)

التفاصيل (Arabic) Details (English)
مفهوم التصميم: باعتباره المصباح السائد اليوم، يحظى مصباح المسار المغناطيسي باحترام كبير من قبل المصممين لمرونته وملاءمته وأناقته. وحدة الإضاءة الغامرة (floodlight module) هي وحدة إضاءة أساسية تجلب تجربة بصرية مبسطة وممتدة في الشكل. بالاقتران مع وحدة الشبكة (grille module)، تتم إضافة إضاءة رئيسية إلى المناطق المضيئة. يمكن استخدامها لإبراز العناصر المعمارية، توفير الإضاءة الأساسية، أو تعزيز جو المساحة.
Design concept: As today’s mainstream lamp, magnetic rail lamp is highly respected by designers for its flexibility, convenience and fashion. The floodlight module brings a minimalist and extended visual experience. Combined with the grille module, key lighting is added. It can be used for key lighting to highlight architectural elements, overall basic illumination, or atmosphere lighting.
مجالات الاستخدام (الأساسية): يُستخدم على نطاق واسع في متاجر الملابس، متاجر المجوهرات، قاعات العرض، الفنادق، النوادي، والأماكن التجارية التي تحتاج إلى تأثيرات زخرفية وإضاءة رئيسية.
Range of application (Commercial): Widely used in clothing stores, jewelry stores, exhibition halls, hotels, clubs and other commercial places that need decorative effects and key lighting.
الاستخدامات الحديثة (المنازل): بسبب مظهره العصري وتقنياته العالية، يفضله الشباب والمصممون للإضاءة المنزلية في غرف المعيشة، غرف النوم، وغرف الدراسة.
Modern Usage (Household): Loved by young people and designers for household lighting in living rooms, bedrooms, study, etc., due to its fashionable appearance and high flexibility.

2. المواصفات الفنية المشتركة لجميع القدرات (Common Specifications for all Wattages)

الوصف (Arabic) المواصفات / البيانات Description (English)
الضمان
5 سنوات
Warranty: 5 years
طريقة التركيب
مسار مغناطيسي (Magnetic Track)
Installation: Magnetic Track
تصنيف الحماية (IP)
IP20
IP Rating: IP20
زاوية الشعاع
24/38 درجة
Beam Angle: 24/38
مواد التصنيع
ألومنيوم + بولي كربونات (Aluminum+pc)
Fitting Material: Aluminum+pc
لون التشطيب
أبيض رملي / أسود رملي
Finish Color: Sand White/Sand Black
درجة حرارة العمل
-10 إلى 40 درجة مئوية
Working Temperature: -10°C ~ 40°C
معايير المنتج
IEC(or EN)60598-1
Product Standards: IEC(or EN)60598-1
جهد الإدخال (Input)
تيار مستمر 48 فولت (DC 48V)
Input: DC 48V
كفاءة التشغيل النموذجية
≥94%
Typical Efficiency: ≥94%
مقاومة اندفاع التيار (Surge)
1000 فولت
Surge: 1000V
ماركة ونوع شريحة الـ LED
أوسرام (OSRAM 3030 6V 1W)
Led Brand & Type: OSRAM 3030 6V 1W
مؤشر تجسيد اللون (Ra / CRI)
≥90
Ra (CRI): ≥90
درجات لون الإضاءة (CCT)
3000K, 4000K, 5000K
CCT: 3000K, 4000K, 5000K
الشهادات
CB / CE / ERP / RoHS
Certification: CB/CE/ERP/RoHS
دعم الأنظمة الذكية
0-10V / Zigbee (كما يظهر في الأيقونات)
Smart Support: 0-10V / Zigbee

3. المواصفات التفصيلية لكل قدرة (Detailed Specifications per Wattage)

أ. قدرة 12 واط (2ALGD2202CA-12W)

  • الأبعاد (Size): الطول 235 × العرض 22 × الارتفاع 44 مم.
  • جهد الإخراج (Output): تيار مستمر 9-42 فولت / 300 مللي أمبير.
  • كفاءة الإنارة: 88.59 لومن/واط.
  • عدد شرائح الـ LED: 12 قطعة (12PCS).
  • تدفق الإضاءة (Lumen):
    • 3000K = 999.6 لومن.
    • 4000K = 1020.1 لومن.
    • 5000K = 1045.3 لومن.

ب. قدرة 18 واط (2ALGD2202CA-18W)

  • الأبعاد (Size): الطول 349 × العرض 22 × الارتفاع 44 مم.
  • جهد الإخراج (Output): تيار مستمر 9-42 فولت / 400 مللي أمبير.
  • كفاءة الإنارة: 101.9 لومن/واط.
  • عدد شرائح الـ LED: 18 قطعة (18PCS).
  • تدفق الإضاءة (Lumen):
    • 3000K = 1527.1 لومن.
    • 4000K = 1556.4 لومن.
    • 5000K = 1586.41 لومن.

ج. قدرة 24 واط (2ALGD2202CA-24W)

  • الأبعاد (Size): الطول 462 × العرض 22 × الارتفاع 44 مم.
  • جهد الإخراج (Output): تيار مستمر 5-42 فولت / 600 مللي أمبير.
  • كفاءة الإنارة: 89.3 لومن/واط.
  • عدد شرائح الـ LED: 24 قطعة (24PCS).
  • تدفق الإضاءة (Lumen):
    • 3000K = 2012.3 لومن.
    • 4000K = 2057.9 لومن.
    • 5000K = 2102.5 لومن.

د. قدرة 36 واط (2ALGD2202CA-36W)

  • الأبعاد (Size): الطول 690 × العرض 22 × الارتفاع 44 مم.
  • جهد الإخراج (Output): تيار مستمر 9-42 فولت / 800 مللي أمبير.
  • كفاءة الإنارة: 87.5 لومن/واط.
  • عدد شرائح الـ LED: 36 قطعة (36PCS).
  • تدفق الإضاءة (Lumen):
    • 3000K = 2865 لومن.
    • 4000K = 2986 لومن.
    • 5000K = 3086 لومن.

4. مخطط التركيب (Installation Diagram Analysis)

توضح الرسوم البيانية في نهاية المستند آلية تركيب مصابيح المسار المغناطيسي بسهولة:
  1. يتم إدخال المصباح مباشرة في المجرى (المسار) وتثبيته مغناطيسياً، وتأكيده بسماع صوت نقرة (CLICK).
  2. يمكن إزالة المصباح عن طريق سحبه للأسفل عند الحاجة.
  3. الرسوم توضح أهمية إيقاف تشغيل مفتاح الكهرباء (OFF) قبل التركيب لضمان السلامة.
  4. يمكن تركيب عدة مصابيح وتحريكها بسلاسة يميناً ويساراً داخل المسار لتوزيع الإضاءة حسب الرغبة.
