إليك البيانات والتفاصيل التقنية الشاملة لجميع فئات سلسلة محولات الطاقة (NAB UNION Drivers – 12V) والمستخرجة من المستند المرفق، منسقة في جداول ثنائية اللغة لتتوافق مع قاعدة بيانات المنتجات:
عنوان السلسلة (Series Title)
-

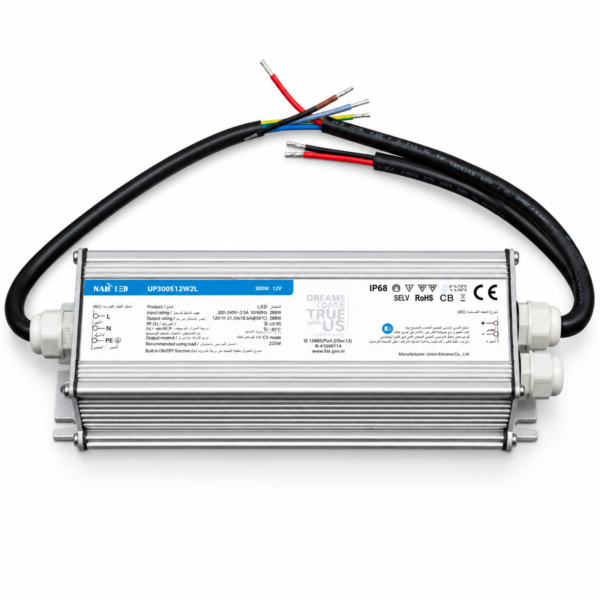

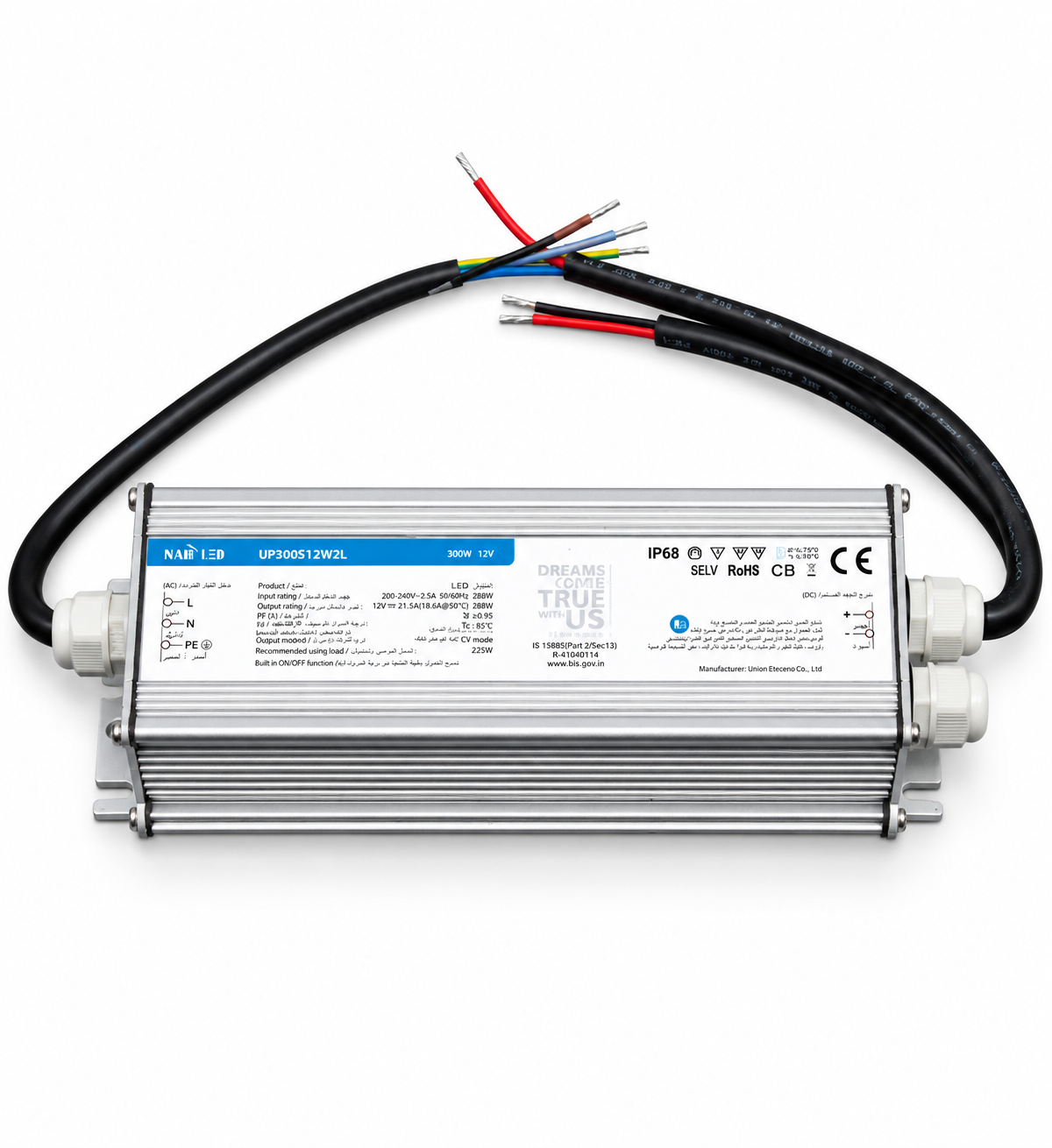

العربية: سلسلة محولات يونيون (NAB UNION Drivers – 12V) بجهد 12 فولت من شركة الناب المضيء التجارية.
-
English: NAB UNION Drivers (12V) Series by Alnab Almudeei Trading LLC.
1. المميزات العامة والمواصفات المشتركة (General Features)
| المميزات (Arabic) | Features (English) |
|
تصميم الجهد الثابت.
|
Constant voltage design (CV mode).
|
|
جهد الإدخال: 180~264 فولت تيار متردد.
|
AC input voltage 180~264Vac.
|
|
حماية شاملة ضد: زيادة الحمل / اختصار الدائرة / زيادة درجة الحرارة.
|
Protection: Over load / Short circuit / Over temperature.
|
|
مصمم للأعمال الخارجية بعزل مائي IP68.
|
IP68 design for outdoor installation.
|
|
مناسب لتطبيقات الإضاءة بالصمامات الثنائية (LED) واللافتات المتحركة.
|
Suitable for LED lighting and moving sign applications.
|
|
تصميم معدني صلب.
|
Metal case.
|
|
تم اختباره تحت تحميل 100%.
|
100% Full load burn in test.
|
|
ضمان لمدة سنتين.
|
2-years warranty.
|
|
معايير السلامة (Safety): EN61347-1, EN61347-2-13/K61347-1, K61347-2-13.
|
Safety standards: EN61347-1, EN61347-2-13/K61347-1, K61347-2-13.
|
|
معايير التوافق (EMC): EN55022, EN61204-3, EN61000-3-2, 3/K000015, K61547.
|
EMC standards: EN55022, EN61204-3, EN61000-3-2, 3/K000015, K61547.
|
|
الشهادات: SASO, RoHS, CE, CB, IP68, Korean.
|
Certifications: SASO, RoHS, CE, CB, IP68, Korean.
|
2. قائمة الموديلات والقدرات (Models & Capacities)
| كود المنتج (Code) | القدرة (Wattage) | تيار الإدخال (Input Current) | تيار الإخراج (Output ADC) | الطاقة المقننة الفعلية (Rated Power) |
|
NAB 602LMS
|
60 W
|
0.6A/220VAC
|
5 ADC
|
60W
|
|
NAB 1002LMS
|
100 W
|
1A/220VAC
|
8.3 ADC
|
100W
|
|
NAB 1502LMS
|
150 W
|
1.75A/220VAC
|
12.5 ADC
|
150W
|
|
NAB 2002LM
|
200 W
|
1.7A/220VAC
|
15 ADC
|
180W
|
|
NAB 200W2LF
|
200 W
|
2.3A/220VAC
|
16.6 ADC
|
200W
|
|
NAB 3002LM
|
300 W
|
2.4A/220VAC
|
21 ADC
|
258W
|
|
NAB 300W2LF
|
300 W (Full Power)
|
3.1A/220VAC
|
25 ADC
|
300W
|
3. المواصفات الفنية الكهربائية المتغيرة والثابتة (Technical Specifications Matrix)
الثوابت التقنية لجميع الموديلات:
-
نطاق جهد الإدخال: 80~264 فولت تيار متردد.
-
نطاق التردد: 47~63 هرتز.
-
جهد الإخراج المستمر: 12 فولت.
-
تيار التسريب: أقل من 2 مللي أمبير / 220 فولت تيار متردد.
-
تنظيم الحمل: 2%.
-
وقت الإعداد والارتفاع (كحد أقصى): 3000 مللي ثانية، 100 مللي ثانية / 220 فولت (عند التحميل الكامل).
المتغيرات التقنية حسب قدرة المحول:
| المواصفة (Spec) | فئات 60W, 100W, 150W | فئة 200W (LM) | فئة 200W (LF) | فئات 300W (LM & LF) |
|
الكفاءة (Efficiency)
|
92%
|
92%
|
92%
|
91%
|
|
تيار التدفق (Cold Start)
|
35A (لـ 60W) / 40A (لـ 100W)
|
45A/220VAC
|
45A/220VAC
|
45A/220VAC
|
|
التموج والضوضاء
|
600mVp-p
|
1000mVp-p
|
800mVp-p
|
1000mVp-p
|
|
تسامح الجهد (Tolerance)
|
4%
|
3%
|
3%
|
3%
|
|
تنظيم الخط
|
2%
|
1%
|
1%
|
1%
|
|
وقت الانتظار (Hold Up Time)
|
5ms / 220VAC
|
10ms / 220VAC
|
5ms / 220VAC
|
5ms / 220VAC
|
4. الحماية، العزل، وظروف البيئة (Protection, Isolation & Environment)
| الخاصية | التفاصيل (Arabic) | Details (English) |
| اختصار الدائرة (Short Circuit) |
وضع السقطات (Hiccup mode)، يتعافى تلقائياً بعد إزالة الخطأ.
|
Hiccup mode, recovers automatically after fault condition is removed.
|
| حمولة زائدة (Over Load) |
أكثر من 110% من التصنيف، يتعافى تلقائياً بعد إزالة الخطأ.
|
Over 110% of rating, recovers automatically after fault condition is removed.
|
| تجاوز الحرارة (Over Temp) |
يتعافى تلقائياً بعد إزالة حالة الخطأ.
|
Recovers automatically after fault condition is removed.
|
| مقاومة الجهد (Withstand Vol.) |
الإدخال/الإخراج: 3KV، الإدخال/الأرضي: 1.5KV، الإخراج/الأرضي: 0.5KV.
|
I/P-O/P: AC3KV, I/P-F.G: AC1.5KV, O/P-F.G: AC0.5KV.
|
| مقاومة العزل (Isolation Res.) |
500 فولت مستمر / 100 ميجا أوم (في حرارة ورطوبة الغرفة).
|
I/P-O/P, I/P-F.G, O/P-F.G: DC500V 100Mohms (At room temp & humid).
|
| حرارة العمل والرطوبة |
-40 إلى +70 درجة مئوية، 20 إلى 95% رطوبة نسبية.
|
-40~+70°C, 20~95%RH.
|
| حرارة التخزين والرطوبة |
-40 إلى +75 درجة مئوية، 10 إلى 95% رطوبة نسبية.
|
-40~+75°C, 10~95%RH.
|
| الاهتزاز (Vibration) |
10~500 هرتز، 5G لمدة 12 دقيقة/دورة، 72 دقيقة للمحاور X, Y, Z.
|
10~500Hz, 5G 12min/1cycle, period for 72min each along X, Y, Z axes.
|
5. ملاحظات الاختبار والقياس (Testing Notes)
-
يتم قياس جميع المعلمات (غير المذكورة بشكل خاص) عند إدخال 220 فولت تيار متردد، وحمل مقدر، ودرجة حرارة محيطة تبلغ 25 درجة مئوية.
-
يتم قياس التموج والضوضاء عند 20 ميجاهرتز من عرض النطاق الترددي باستخدام سلك مزدوج مجدول مقاس 12 بوصة منتهي بمكثف متوازي 0.1 ميكروفاراد و 47 ميكروفاراد.
-
يشمل التسامح: إعداد التسامح، تنظيم الخط، وتنظيم الحمل.
-
يتم قياس تنظيم الخط من الخط المنخفض إلى الخط العالي عند الحمل المقنن، بينما يُقاس تنظيم الحمل من 0% إلى 100%.
كاتالوج DATA SHEET
NAB UNION Drivers (12V)تحميل
