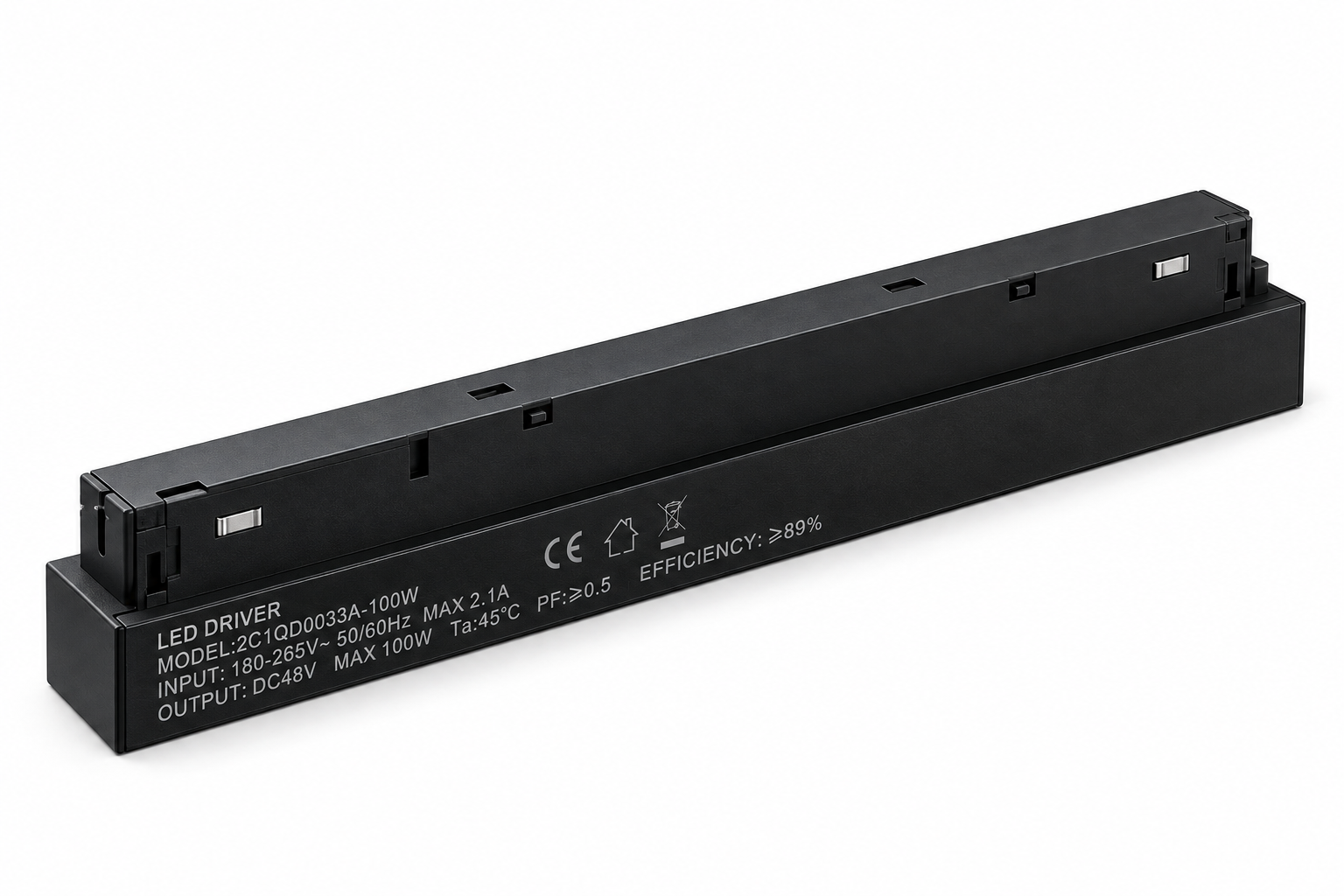

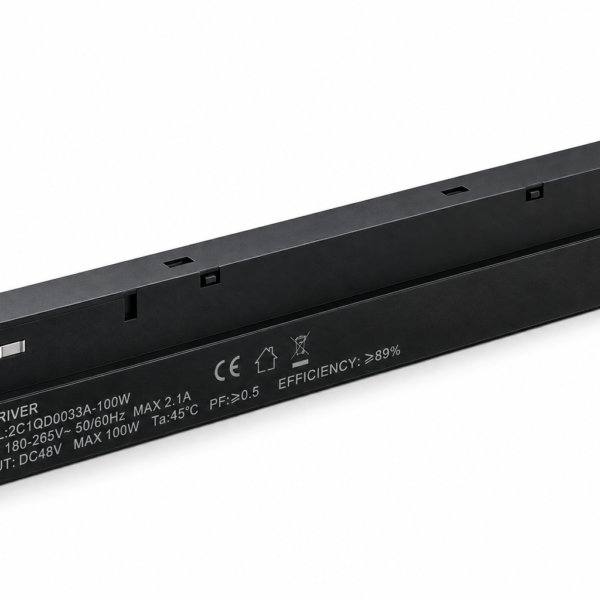

مزود طاقة (محول) لمسار الإضاءة المغناطيسي طراز 2C1QD0033A
وصف المنتج
عنوان المنتج (Product Title)
-
العربية: مزود طاقة (محول) لمسار الإضاءة المغناطيسي طراز (2C1QD0033A) من شركة الناب المضيء التجارية.
-
English: Magnetic Track Power Supply Model (2C1QD0033A) by NAB LED / Alnab Almudeei Trading LLC.
1. المواصفات الفنية والمقارنة بين القدرات (Technical Specifications)
يوضح المستند طرازين مختلفين من حيث القدرة (100 واط و 200 واط). إليك المقارنة التفصيلية:
| الوصف (Arabic) | Description (English) | طراز 100 واط (100W Model) | طراز 200 واط (200W Model) |
| طراز الماكينة / المنتج | Model |
2C1QD0033A-100W
|
2C1QD0033A-200W
|
| الضمان | Warranty |
5 سنوات (5 years)
|
5 سنوات (5 years)
|
| الأبعاد (طول×عرض×ارتفاع) | Size (LWH) |
224 × 22 × 42.5 مم
|
304 × 22 × 42.5 مم
|
| جهد الإدخال | Input |
180-265 فولت تيار متردد ~ 50/60 هرتز
|
200-265 فولت تيار متردد – 50/60 هرتز
|
| جهد الإخراج | Output |
تيار مستمر 48 فولت (DC48V)
|
تيار مستمر 48 فولت (DC48V)
|
| التيار الأقصى | Max Current |
2.1 أمبير (2.1A)
|
4.2 أمبير (4.2A)
|
| الطاقة القصوى | Max Power |
100 واط (Max 100W)
|
200 واط (Max 200W)
|
| لون التشطيب | Color |
أبيض رملي / أسود (Sand White/Black)
|
أبيض رملي / أسود (Sand White/Black)
|
| الكفاءة | Efficiency |
≥ 89%
|
≥ 92%
|
| معامل القدرة | PF (Power Factor) |
≥ 0.5
|
≥ 0.5
|
| درجة الحرارة المحيطة | TA |
45
|
45
|

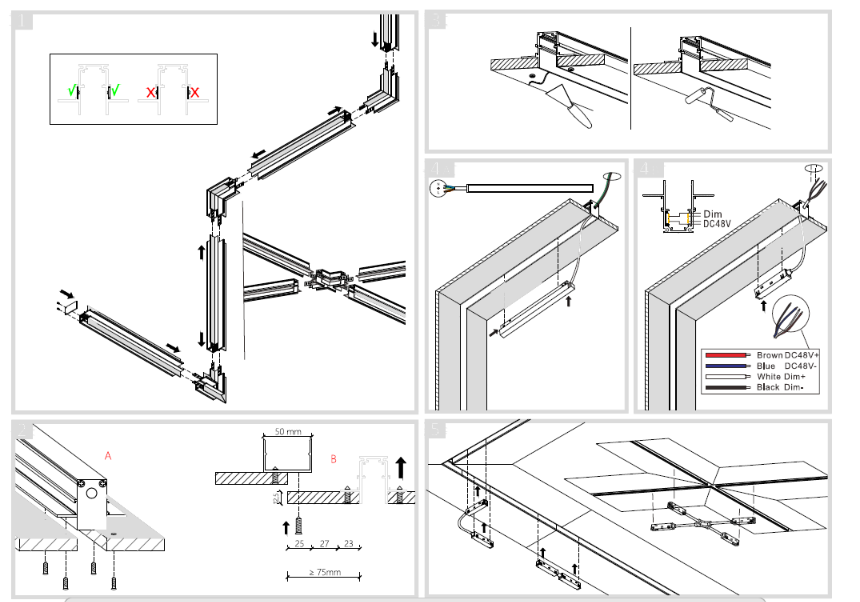

2. تفاصيل المخطط الهندسي وأسلاك التوصيل (Diagram & Wiring Details)

| الوصف (Arabic) | Details (English) |
| مساحة التركيب العلوية |
يتطلب مساحة خلوص بارتفاع 50 مم أعلى المسار لتركيب المحول.
|
| أبعاد مقطع المسار |
يوضح الرسم أبعاداً داخلية للمسار المغناطيسي (25, 27, 23 مم) وعرض خارجي (27.5 مم).
|
| اتجاه التركيب |
يُدفع المحول لأعلى (كما يشير السهم) ليُثبت داخل المسار.
|
| توصيل الطاقة (DC48V+) |
السلك البني (Brown) يمثل القطب الموجب لتيار 48 فولت.
|
| توصيل الطاقة (DC48V-) |
السلك الأزرق (Blue) يمثل القطب السالب لتيار 48 فولت.
|
| التحكم بالتعتيم (Dim+) |
السلك الأبيض (White) يمثل القطب الموجب لإشارة التعتيم (Dimmer).
|
| التحكم بالتعتيم (Dim-) |
السلك الأسود (Black) يمثل القطب السالب لإشارة التعتيم.
|
كاتالوج DATA SHEET
NAB-2C1QD0033APDF • 1.1 ميغابايتتحميل
