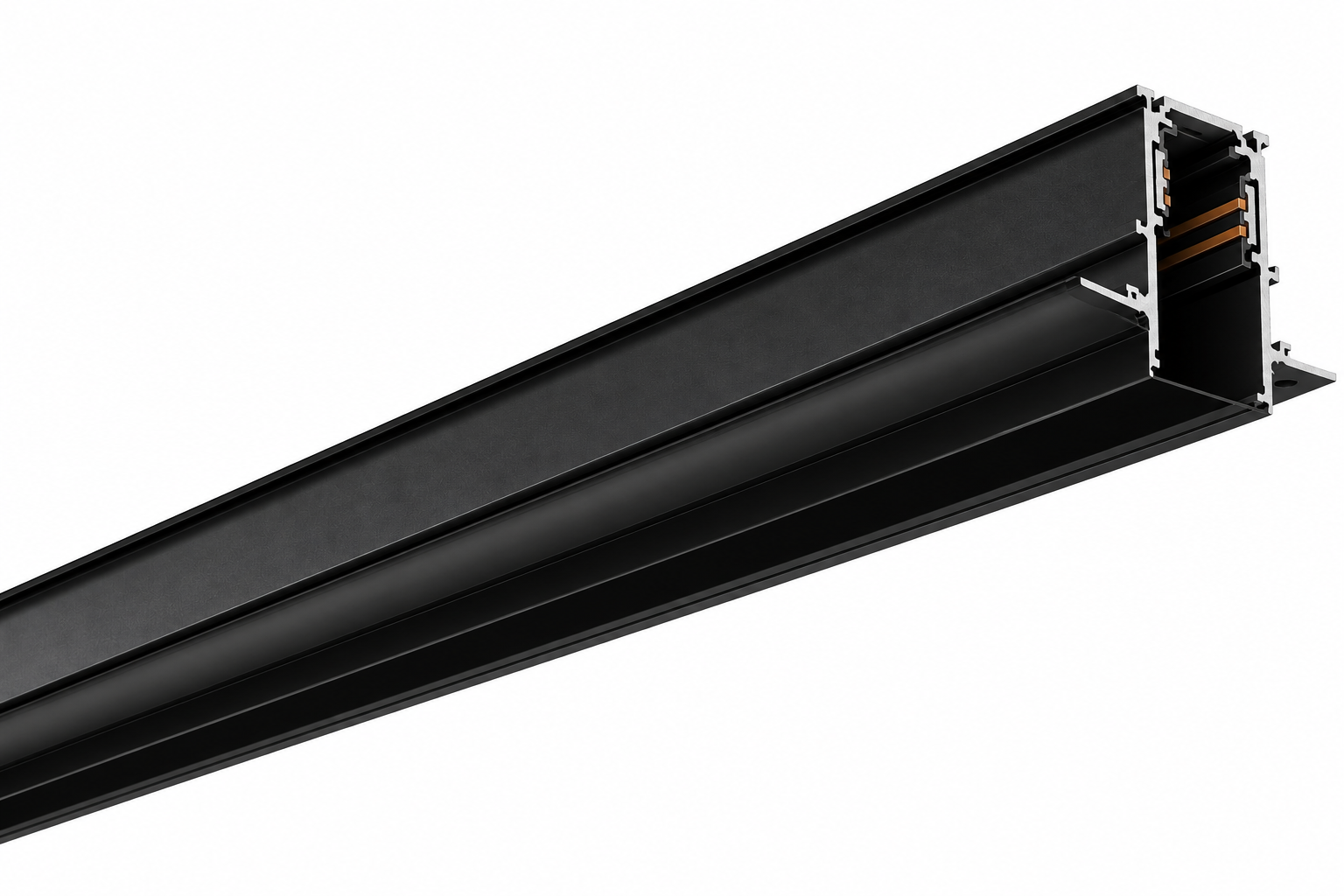

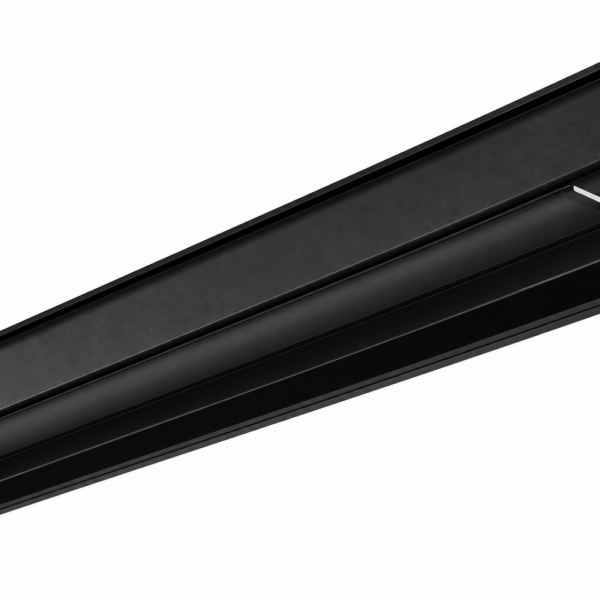

مسار الإضاءة المغناطيسي الغاطس Recessed Track Rail – 2C3GDT2207-C
وصف المنتج
عنوان المنتج (Product Title)
مواصفات وتفاصيل مسار الإضاءة المغناطيسي الغاطس (Recessed Track Rail – 2C3GDT2207-C) من شركة الناب المضيء
أولاً: المعلومات العامة والميزات (General Information & Features)
| التفاصيل (العربية) | Details (English) | المعلومات المستخرجة / Extracted Info |
| اسم الشركة | Company Name |
شركة الناب المضيء التجارية / Alnab Almudeei Trading LLC.
|
| اسم/كود المنتج | Product Code |
2C3GDT2207-C (والموديلات الفرعية C13.3).
|
| طريقة التركيب | Installation |
مسار إضاءة غاطس / مخفي (Recessed Track rail).
|
| المادة المصنعة | Material |
ألمنيوم + نحاس (Aluminium + copper).
|
| الألوان المتوفرة | Color |
أبيض رملي / أسود رملي (Sand White / Sand Black).
|
| الجهد الكهربائي | Voltage |
48 فولت تيار مستمر (DC 48V).
|
| الضمان | Warranty |
5 سنوات (5 years).
|
| الشهادات | Certifications |
متوافق مع معايير CE, CB, ROHS.
|
ثانياً: تفاصيل الموديلات، الأبعاد، وبيانات التعبئة (Models, Dimensions & Packaging Data)
| الموديل (Model) | الأبعاد (Size) | أبعاد الكرتون (Outer Box) | الكمية (Quantity) | الوزن (N.W / G.W) | الحجم (Volume) |
|
2C3GDT2207-C13.3-B1
|
65.3 * 48.4 * 1000 mm
|
102.5 * 28.5 * 6.5 CM
|
5 قطع للكرتون (5 PCS/Ctn)
|
الصافي: 5.3 كجم / الإجمالي: 6 كجم
|
0.0189 متر مكعب (0.0189 M3/Ctn)
|
|
2C3GDT2207-C13.3-B2
|
65.3 * 48.4 * 2000 mm
|
202.5 * 28.5 * 6.5 CM
|
5 قطع للكرتون (5 PCS/Ctn)
|
الصافي: 10.6 كجم / الإجمالي: 11.5 كجم
|
0.0375 متر مكعب (0.0375 M3/Ctn)
|
|
2C3GDT2207-C13.3-B3
|
65.3 * 48.4 * 3000 mm
|
302.5 * 28.5 * 6.5 CM
|
5 قطع للكرتون (5 PCS/Ctn)
|
الصافي: 15.9 كجم / الإجمالي: 17.3 كجم
|
0.0560 متر مكعب (0.0560 M3/Ctn)
|

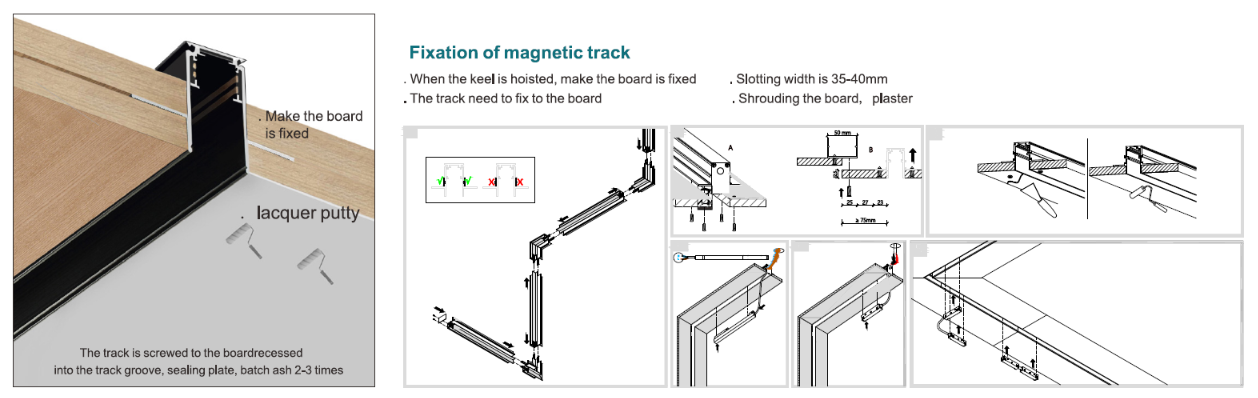

ثالثاً: تعليمات وإرشادات التركيب (Installation Instructions)
يحتوي الملف على رسومات هندسية وتوضيحية لخطوات تركيب المسار المغناطيسي الغاطس داخل الجبس أو الخشب:
| الخطوة (العربية) | Step (English) | التفاصيل / Details |
| عرض الفتحة (الشق) | Slotting width |
يجب أن يكون عرض الفتحة لتركيب المسار بين 35 إلى 40 ملم (35-40mm).
|
| تثبيت اللوح | Fix the board |
عند رفع العارضة (keel)، تأكد من تثبيت اللوح بشكل جيد (Make the board is fixed).
|
| تثبيت المسار المغناطيسي | Fixation of magnetic track |
يجب تثبيت المسار على اللوح (The track need to fix to the board).
|
| الربط بالبراغي | Screwing |
يتم تثبيت المسار بالبراغي في اللوح الغاطس داخل تجويف المسار (The track is screwed to the board recessed into the track groove).
|
| التشطيب والتغطية | Finishing & Putty |
تغطية اللوح بالجص (Shrouding the board, plaster)، استخدام معجون اللك (lacquer putty)، وتطبيق لوح الختم والمعجون 2-3 مرات (sealing plate, batch ash 2-3 times).
|
كاتالوج DATA SHEET
NAB-2C3GDT2207-CPDF • 3.1 ميغابايتتحميل
