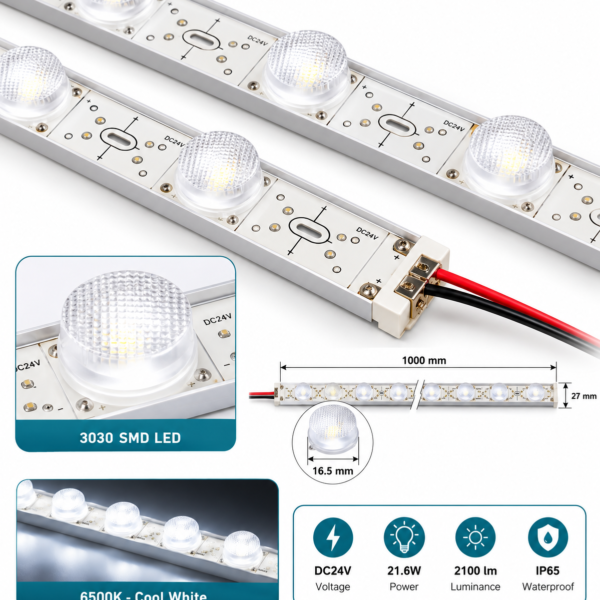

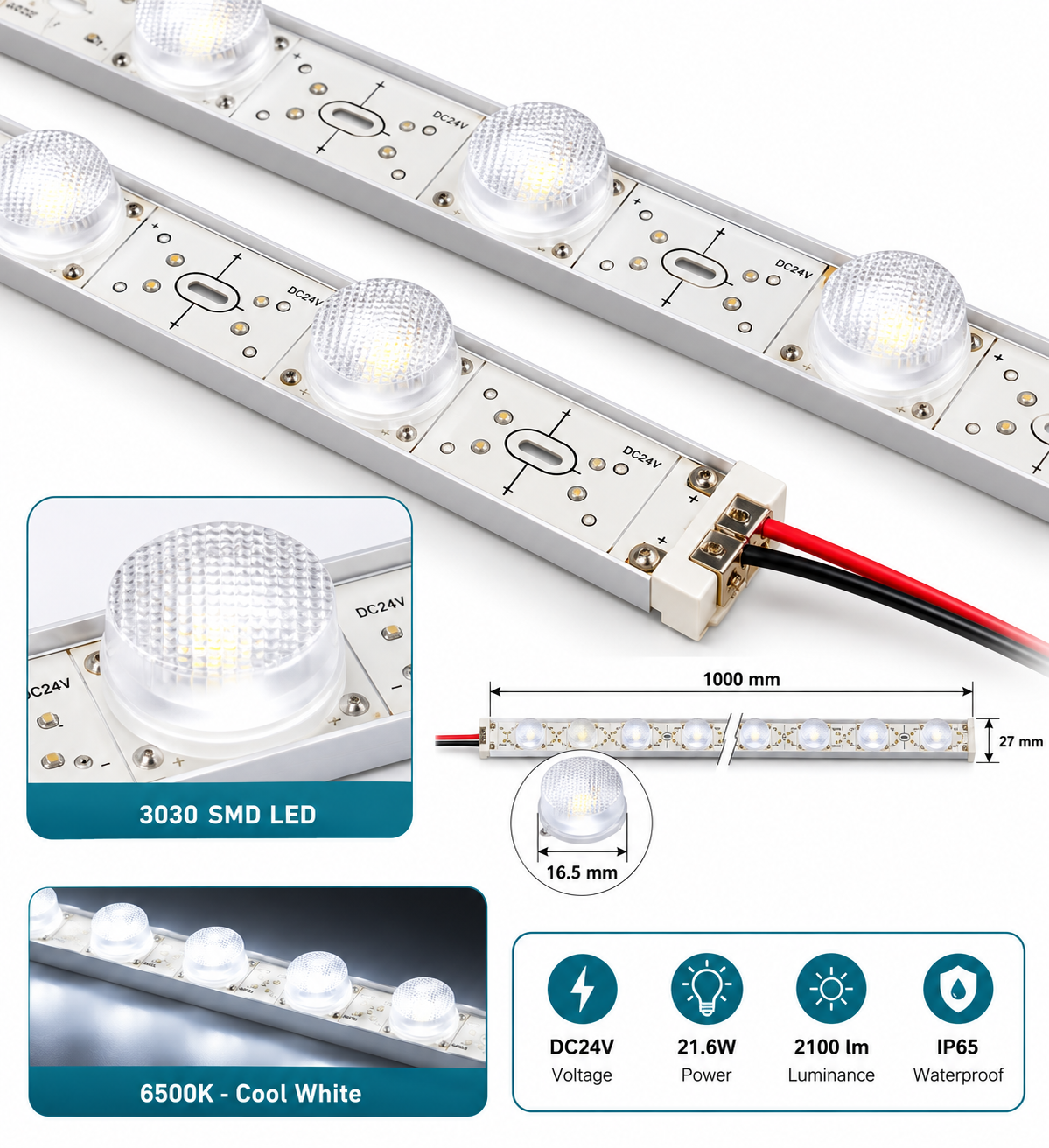

3030 LED diffuse reflective light strip
وصف المنتج
عنوان المنتج (Product Title)
-
العربية: شريط إضاءة ليد عاكس منتشر (3030 LED diffuse reflective light strip) طراز (BL-3030CFR-W) من شركة الناب المضيء التجارية.
-
English: LED diffuse reflective light strip 3030 LED Model (BL-3030CFR-W) by NAB LED / Alnab Almudeei Trading LLC.
1. المميزات العامة (Features)
| المميزات (Arabic) | Features (English) |
|
سطوع عالٍ باستخدام 18 عدسة من نوع 3003 SMD LED (في جدول المواصفات الفنية مكتوب SMD3030).
|
High brightness, using 18 grain, 3003 SMD LED (Noted as SMD3030 in Technical Request).
|
|
موفر للطاقة، مدعوم بتيار مستمر عالي الكفاءة، مما يوفر 80% من الطاقة مقارنة بمصابيح الفلورسنت التقليدية.
|
Energy saving, driven by high efficiency constant current than traditional energy-saving fluorescent 80%.
|
|
استهلاك منخفض للطاقة، يمكن أن يصل عمره التشغيلي إلى أكثر من 30,000 ساعة.
|
Low energy consumption, can reach 30,000hrs above.
|
|
قدرة قوية على تحمل ظروف الطقس، غير حساس لدرجات الحرارة والرطوبة العالية.
|
Strong weather ability, not sensitive to temperature, moisture to the wider.
|
|
سهل التركيب والاستخدام.
|
Easy installation and easy to use.
|
|
حماية البيئة، خالي من المعادن الثقيلة والغازات الضارة.
|
Environmental protection, not heavy metals and harmful gas.
|
|
حماية للعين، لا يصدر وميضاً مزعجاً.
|
No glimmered, protection to your eyes.
|
2. المتطلبات والمواصفات الفنية (Technical Request)
| الوصف (Arabic) | الرمز (Symbol) | المواصفات / البيانات | الوحدة (Unit) | Description (English) |
| نوع الليد | SMD |
SMD3030
|
قطعة (PCS) |
LED TYPE
|
| جهد الليد الواحد | Vf |
18
|
فولت (V) |
VOLTAGE / LED
|
| إضاءة الليد الواحد | LM |
50-55
|
لومن (LM) |
LUMINANCE / LED
|
| أبعاد لوحة (FPC) | FPC |
1000 × 27 × 16.5
|
مم (MM) |
PCB / FPC
|
| معامل إطلاق الحرارة | HEAT |
1.6
|
W/M.K |
HEAT RELEASE COEFFICIENT
|
| عدد الليدات | PC |
18
|
قطعة (PCS) |
NUMBER OF LED
|
| الطاقة (الاستهلاك) | P |
21.6
|
واط (W) |
POWER
|
| جهد التشغيل | V |
تيار مستمر 24 (DC24)
|
فولت (V) |
VOLTAGE
|
| التيار الكهربائي | A |
1800
|
مللي أمبير (MA) |
ELECTRIC CURRENT
|
| إجمالي الإضاءة | LM |
2100
|
لومن (LM) |
LUMINANCE
|
| درجة حرارة اللون | T |
6500
|
كلفن (K) |
COLOR TEMPERATURE
|
| مؤشر تجسيد اللون | CRI |
Ra > 80
|
Ra |
CRI
|
| زاوية الشعاع | C |
19 & 32
|
درجة (DEGREE) |
BEAM ANGLE
|
| مستوى مقاومة الماء | IP |
IP65
|
IP |
WATERPROOF GRADE
|
| شريط لاصق | 3M |
300
|
LE |
TAPE
|
| العمر الافتراضي | H |
30,000 – 50,000
|
ساعة (HRS) |
LIFE SPAN
|
| حرارة التشغيل | TOPR |
-35 إلى 65
|
مئوية (C) |
OPERATING TEMPERATURE
|
| حرارة التخزين | TOP |
-40 إلى 70
|
مئوية (C) |
STORAGE TEMPERATURE
|
3. التركيب، التوصيل، والتطبيقات (Assembly, Wiring & Applications)
| التفاصيل (Arabic) | Details (English) |
|

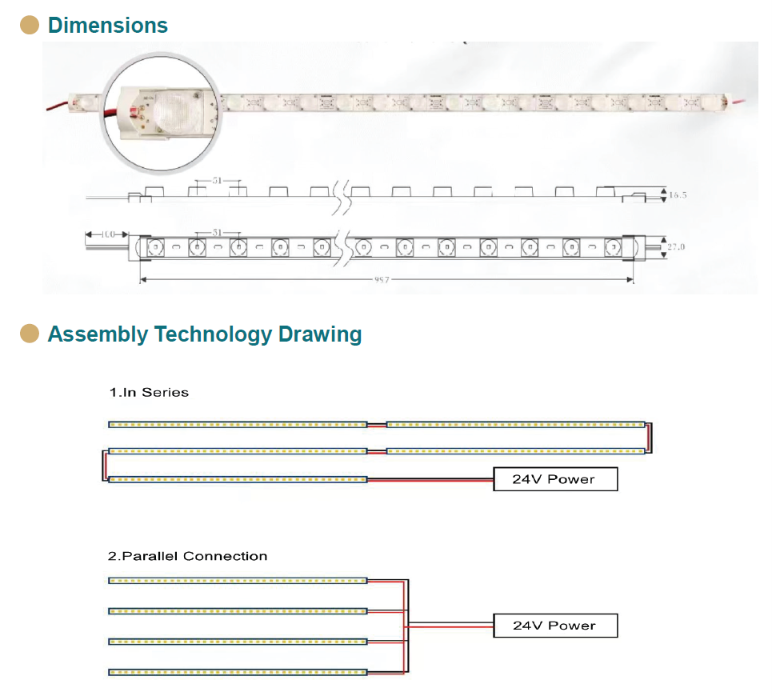

طرق التوصيل (من الرسوم الهندسية):
1. التوصيل على التوالي (In Series).
2. التوصيل على التوازي (Parallel Connection) بمصدر طاقة 24 فولت (24V Power).
|
Assembly Technology Drawing:
1. In Series.
2. Parallel Connection (connected to 24V Power).
|
|
إرشادات التركيب:
– الأهم: افصل التيار الكهربائي قبل التركيب.
– لتمديد العمر الافتراضي، تجنب تركيبه في مصادر الحرارة، البخار الساخن، والغازات المسببة للتآكل.
– تأكد أن مكان التركيب مسطح ويتحمل 10 أضعاف وزن المنتج، وخالي من التأرجح والنيران.
|
Instruction of Wiring:
– Cut off power supply before installation.
– Avoid installing at heat sources, hot steam, and corrosive gas places.
– Confirm installation place can endure 10 times the product’s weight, install on flat places. No swing, no fire.
|
|
مجالات الاستخدام (Application): يُستخدم في المنازل، الفنادق، السوبر ماركت، المكاتب، مواقف السيارات، المصانع، وصناديق الإعلانات المضيئة (advertising box). يوفر بيئة خضراء ومزاجاً جيداً.
|
Application: For house, hostel, supermarket, office, parking, factory, advertising box etc. Gives a green environment and good mood.
|
|
الضمان والفحص: الضمان 3 سنوات. عند فتح التغليف يرجى التأكد من اكتمال البضائع، ولا تستخدمها إذا كان بها أي تلف وتواصل معنا.
|
Noted: Warranty 3 years. Unsealing, please inspect goods. If injured, don’t use and contact us.
|

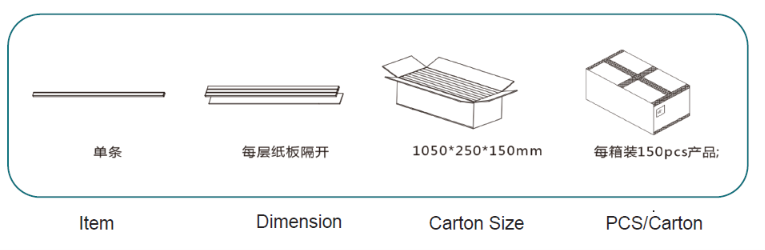

4. التعبئة والتغليف (Packing Size)
| الوصف (Arabic) | البيانات | Description (English) |
| حجم الكرتون الخارجي |
1050 × 250 × 150 مم
|
Carton Size: 1050250150mm
|
| الكمية لكل كرتون |
150 قطعة / كرتون
|
PCS / Carton: 150 pcs
|
| طريقة التعبئة (من النصوص الصينية) |
يتم فصل كل طبقة بورق مقوى (每层纸板隔开). الكرتون يحتوي على 150 شريط مفرد (单条).
|
Packing Method: Layers separated by cardboard. Carton contains 150 single strips.
|
5. جدول فرز الألوان (Visual Colors Profile)
بناءً على الصور الفوتوغرافية للمنتج وتصميم المستند:
| الدائرة اللونية | اللون (Arabic) | Color (English) | كود اللون (Hex) | الشرح / الوظيفة في المنتج (Explanation) |
| ⚪ | أبيض | White | #FFFFFF |
يمثل لون الإضاءة (6500K) والعدسات المشتتة للضوء (diffuse lenses)، بالإضافة إلى لون قاعدة الألمنيوم واللوحة المطبوعة (PCB).
|
| 🔴 | أحمر | Red | #FF0000 |
يمثل لون سلك القطب الموجب لتوصيل الطاقة (24V Power) الظاهر في صور المنتج والمخططات.
|
| ⚫ | أسود | Black | #000000 |
يمثل لون سلك القطب السالب لتوصيل الطاقة في المخططات، ولون النصوص المطبوعة على الدائرة (مثل DC12V، بالرغم من أن المواصفات تذكر 24V).
|
| 🩵 | أزرق مخضر | Teal / Dark Cyan | #008B8B |
اللون الأساسي المستخدم في شعار وهوية شركة الناب المضيء (NAB LED) في المستند.
|
| 💛 | ذهبي نحاسي | Gold / Copper | #D4AF37 |
يظهر في الخطوط المنحنية الجمالية فوق شعار الشركة، وفي الإطارات الدائرية لتصاميم الصور داخل الملف.
|
كاتالوج DATA SHEET
NAB-L-3030CFR-WPDF • 3.7 ميغابايتتحميل
