Constant NAB SLIM Drivers (12V)
وصف المنتج
عنوان المنتج (Product Title)
-
العربية: محولات الطاقة النحيفة (NAB SLIM Drivers – 12V) من شركة الناب المضيء التجارية لمستلزمات الدعاية والإعلان.
-
English: NAB SLIM Drivers (12V) by NAB LED / Alnab Almudeei Trading LLC for Advertising Materials.
1. المميزات العامة (General Features)
| المميزات (Arabic) | Features (English) |
|
غلاف مصمم من الألمنيوم عازل للكهرباء مع تصميم الجهد الثابت (CV mode).
|
Constant voltage design (CV mode) – Aluminum case.
|
|
جهد الإدخال: 200~240 فولت تيار متردد.
|
AC input voltage 200~240Vac.
|
|
كفاءة عمل عالية تصل إلى أكثر من 92%.
|
Work efficiency up to 92%.
|
|
مصمم للأعمال الخارجية بعزل مائي كامل IP68.
|
IP68 water proof design for outdoor installations.
|
|
نظم الحماية المستخدمة: حماية من تجاوز التيار، قصر الجهد (الدائرة)، وتجاوز درجة الحرارة.
|
Protection: Over Current / Short Voltage / Over Temperature.
|
|
مناسبة لإضاءات الليد (LED) واللوحات الدعائية المضيئة المتحركة.
|
Suitable for LED lighting and moving sign applications.
|
|
ممتثلة لقواعد السلامة المعتمدة في الإضاءة.
|
Compliance to safety regulations for lighting.
|
|
مشمولة بضمان لمدة سنة واحدة.
|
1-years warranty.
|
|
الشهادات والاعتمادات: SASO, RoHS, CE, CB, Korean.
|
Certifications: SASO, RoHS, CE, CB, Korean.
|
2. قائمة الموديلات والقدرات (Items & Models)
| كود المنتج (Code) | القدرة الكهربائية (Wattage) | تيار الإدخال (Input Current) | تيار الإخراج (Output ADC) |
|
NAB SLIM_30
|
30 واط (30 W)
|
0.44 أمبير / 200-240 فولت تيار متردد
|
2.5 أمبير تيار مستمر
|
|
NAB SLIM_60
|
60 واط (60 W)
|
0.5 أمبير / 200-240 فولت تيار متردد
|
4.6 أمبير تيار مستمر
|
|
NAB SLIM_100
|
100 واط (100 W)
|
0.76 أمبير / 200-240 فولت تيار متردد
|
7.6 أمبير تيار مستمر
|
|
NAB SLIM_150
|
150 واط (150 W)
|
1.1 أمبير / 200-240 فولت تيار متردد
|
11.3 أمبير تيار مستمر
|
|
NAB SLIM_200
|
200 واط (200 W)
|
1.48 أمبير / 200-240 فولت تيار متردد
|
16 أمبير تيار مستمر
|
|
NAB SLIM_300
|
300 واط (300 W)
|
2.3 أمبير / 200-240 فولت تيار متردد
|
23 أمبير تيار مستمر
|
3. المواصفات الفنية والتقنية (Technical Specifications)
أ. مواصفات الإدخال والإخراج (Input & Output Specs)
| الوصف (Arabic) | البيانات / المواصفات | Description (English) |
| نطاق جهد الإدخال |
200 ~ 240 فولت تيار متردد
|
VOLTAGE RANGE: AC 200~240V
|
| نطاق التردد |
50 ~ 60 هرتز
|
FREQUENCY RANGE: 50~60Hz
|
| الكفاءة (النموذجية) |
92%
|
EFFICIENCY (typ): 92%
|
| جهد الإخراج المستمر |
12 فولت
|
DC VOLTAGE: 12V
|
| معامل القدرة |
PF 0.6
|
POWER FACTOR: PF 0.6
|
| تنظيم الخط |
5%
|
LINE REGULATION: 5%
|
| تنظيم الحمل |
3%
|
LOAD REGULATION: 3%
|
ب. الحماية، العزل، والبيئة (Protection, Isolation & Environment)
| الخاصية | التفاصيل (Arabic) | Details (English) |
| قصر الدائرة (Short Circuit) |
يعمل عند 130~150% من التصنيف المقنن، مع استرداد تلقائي.
|
Work at 130~150% of rating Auto recovery.
|
| حمولة زائدة (Over Load) |
يعمل عند 120~140% من التصنيف المقنن.
|
Work at 120~140% of rating.
|
| تجاوز الحرارة (Over Temp) |
وضع القفل النشط عند وصول درجة حرارة الغلاف إلى 95 درجة مئوية.
|
Active latch mode at case temperature 95°C.
|
| مقاومة العزل (Withstand Voltage) |
(الإدخال/الإخراج: 3.65KVAC)، (الإدخال/الأرضي: 1.5KVAC)، (الإخراج/الأرضي: 0.5KVAC).
|
(I/P-O/P: AC3.65KVAC), (I/P-F.G: AC1.5KVAC), (O/P-F.G: 0.5KVAC).
|
| درجة حرارة العمل |
-20 إلى 50 درجة مئوية، أو 80 درجة مئوية عند تحميل بنسبة 80%.
|
-20~50°C, 80°C, AT 80% load.
|
ج. المعايير القياسية (Standards)
-
معايير السلامة (Safety standards): مصممة لتلبية متطلبات (KC61347-1, KC61347-2-13, KC62384, KS C 7655).
-
معايير التوافق الكهرومغناطيسي (EMI/EMC standards): مصممة لتلبية متطلبات (K000015, K61547).

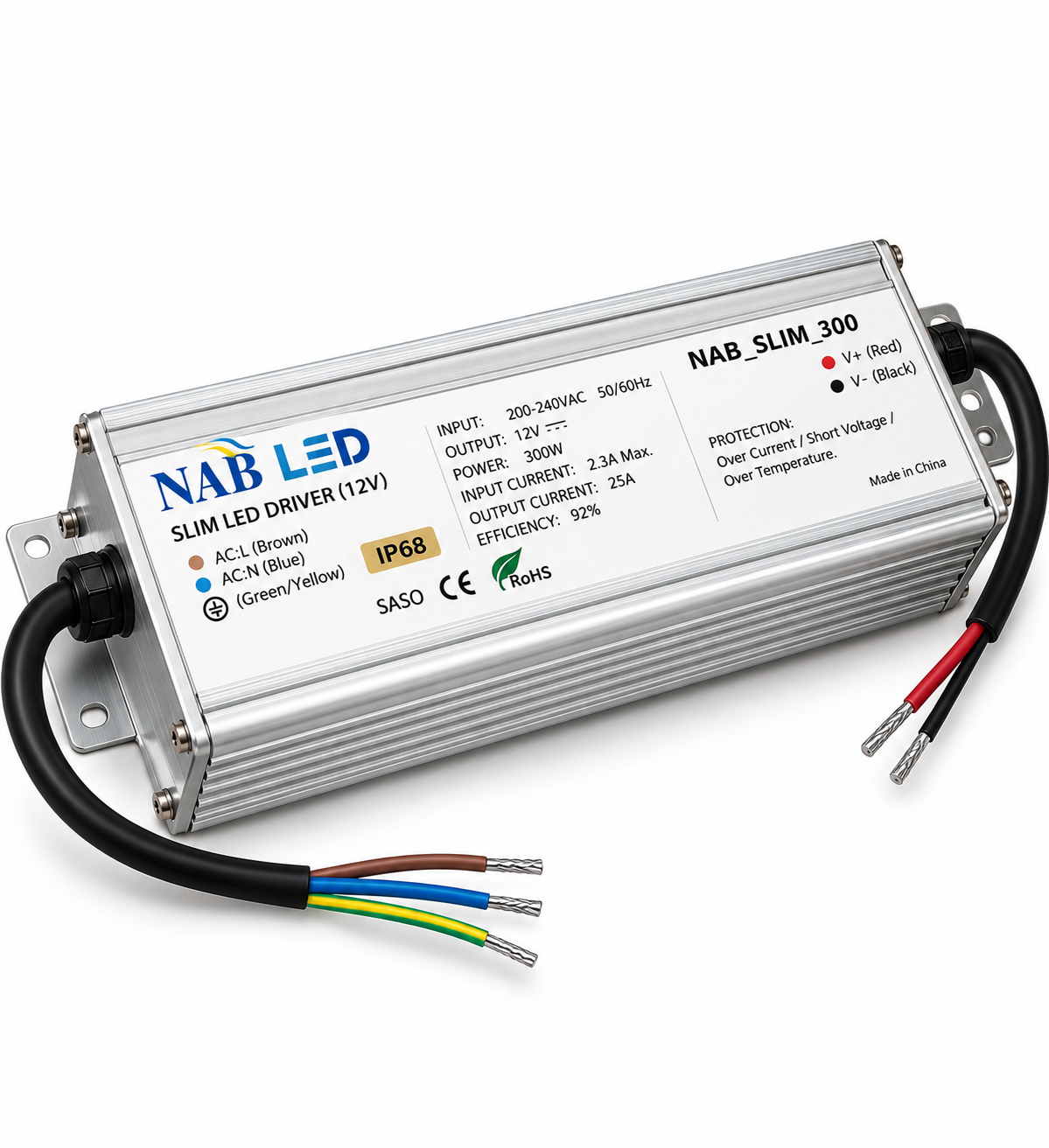

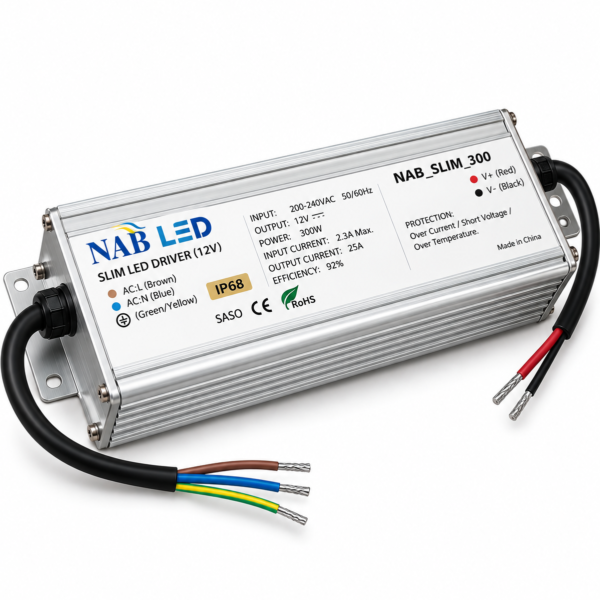

4. جدول فرز الألوان والتصميم الخارجي (Visual Colors & Design Profile)
بناءً على الصور والمواصفات المرفقة للمنتج:
| الدائرة اللونية | اللون | المكون / الوظيفة | الشرح |
| 🔘 | فضي معدني (Silver) | غلاف الألمنيوم (Aluminum Case) |
تصميم نحيف (Slim) من الألمنيوم يوفر عزلاً عالياً للكهرباء وتبديداً ممتازاً للحرارة ليناسب التركيبات الخارجية الضيقة.
|
| 🟤 | بني (Brown) | سلك (L) |
سلك إدخال التيار المتردد (الخط الحي).
|
| 🔵 | أزرق (Blue) | سلك (N) |
سلك إدخال التيار المتردد (الخط المحايد).
|
| 🟢🟡 | أخضر/أصفر | سلك (Earth / GND) |
سلك التأريض الأرضي لحماية الجهاز من التماسات الكهربائية.
|
كاتالوج DATA SHEET
NAB SLIM Drivers (12V)PDF • 10.3 ميغابايتتحميل
