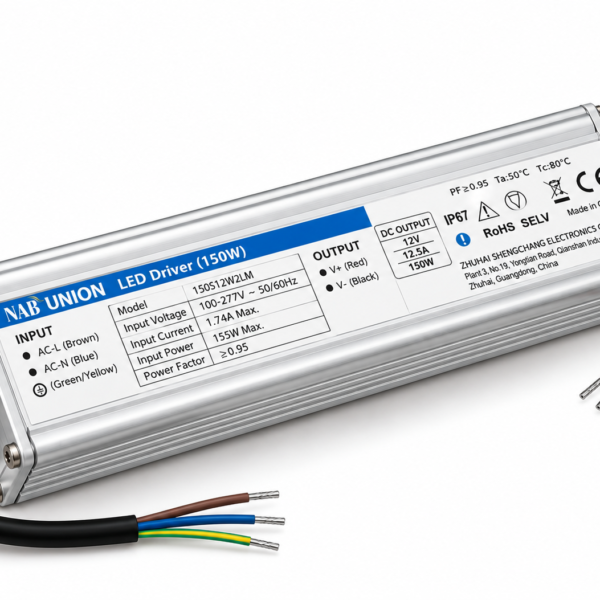

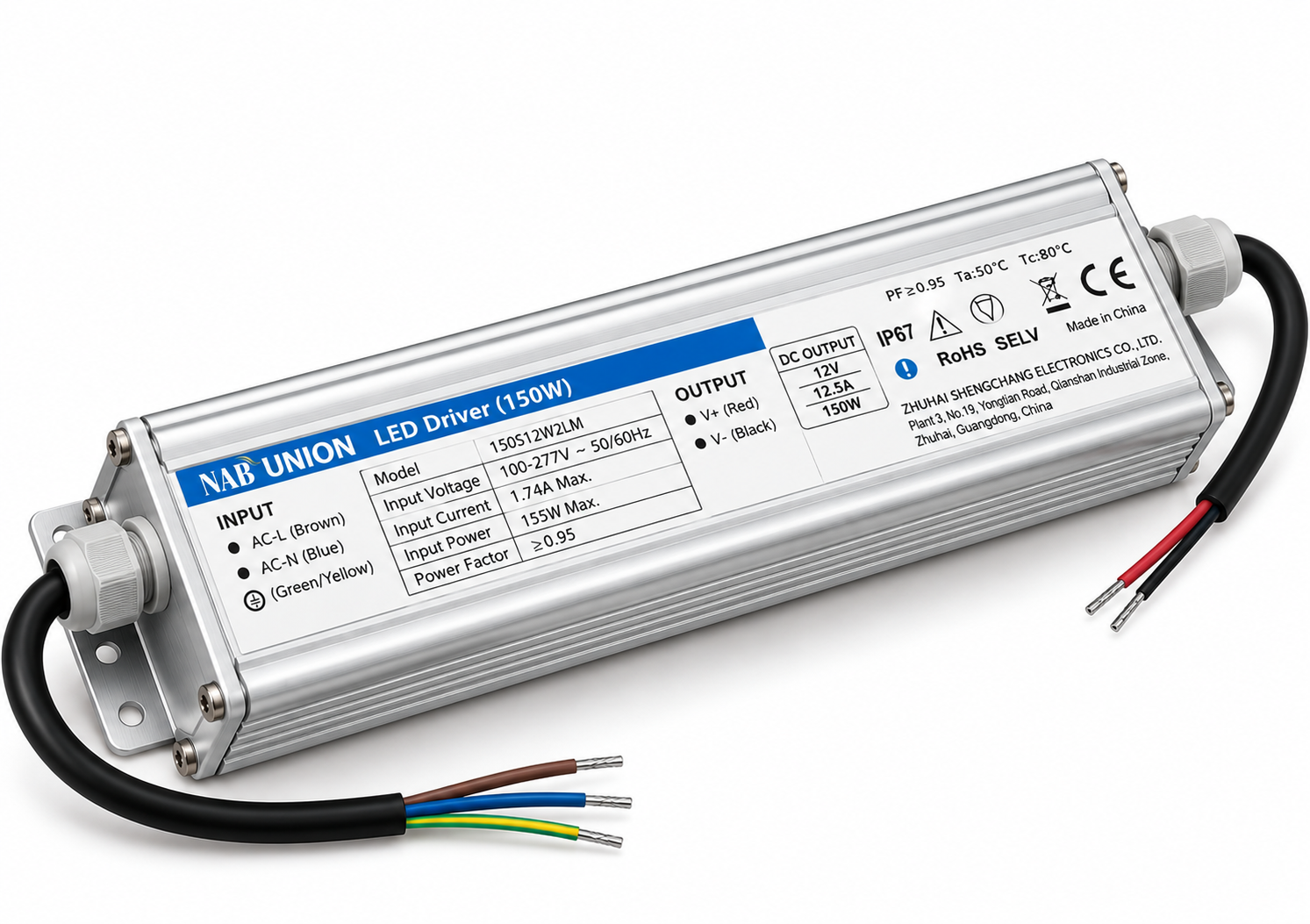

Constant NAB-U.P.S-150W-W2LM
وصف المنتج
1. المميزات العامة والموديل (General Features & Item)
بيانات الموديل (Item):
-
كود المنتج: NAB_150W2LM.
-
القدرة الكهربائية (Wattage): 150 واط (طاقة كاملة – Full Power).
-
تيار الإدخال (Input Current): 1.75 أمبير / 220 فولت تيار متردد (1.75A/220VAC).
-
تيار الإخراج (Output ADC): 12.5 أمبير تيار مستمر (12.5 ADC).
المميزات العامة (Features):
| المميزات (Arabic) | Features (English) |
|
تصميم الجهد الثابت.
|
Constant voltage design (CV mode).
|
|
جهد الإدخال: 180~264 فولت تيار متردد.
|
AC input voltage 180~264Vac.
|
|
حماية ضد: زيادة الحمل / اختصار الدائرة / زيادة درجة الحرارة.
|
Protection: Overload / Short circuit / Over temperature.
|
|
مصمم للأعمال الخارجية بعزل مائي IP68.
|
IP68 design for outdoor installation.
|
|
تم اختباره تحت تحميل 100%.
|
100% Full load burn in test.
|
|
مناسب لتطبيقات الإضاءة بالصمامات الثنائية (LED) واللافتات المتحركة.
|
Suitable for LED lighting and moving sign applications.
|
|
تصميم (هيكل) معدني.
|
Metal case.
|
|
معايير السلامة: متوافق مع EN61347-1, EN61347-2-13/K61347-1, K61347-2-13.
|
Safety standards: EN61347-1, EN61347-2-13/K61347-1, K61347-2-13.
|
|
معايير التوافق (EMC): متوافق مع EN55022, EN61204-3, EN61000-3-2, 3/K000015, K61547.
|
EMC standards: EN55022, EN61204-3, EN61000-3-2, 3/K000015, K61547.
|
|
ضمان لمدة سنتين.
|
2-years warranty.
|
|
الشهادات المعتمدة: SASO, RoHS, CE, CB, Korean.
|
Certifications: SASO, RoHS, CE, CB, Korean.
|
2. المواصفات الفنية الكهربائية (Technical Specifications)
| الوصف (Arabic) | البيانات / المواصفات | Description (English) |
| نطاق جهد الإدخال |
60~264 فولت تيار متردد (وفقاً لجدول المواصفات).
|
INPUT VOLTAGE RANGE: AC60~264V.
|
| نطاق التردد |
47 ~ 63 هرتز.
|
FREQUENCY RANGE: 47~63Hz.
|
| الكفاءة (النموذجية) |
91%.
|
EFFICIENCY (typ): 91%.
|
| تيار الإدخال المتردد |
1.75 أمبير / 220 فولت تيار متردد.
|
AC Current Typ: 1.75A/220 VAC.
|
| تيار التدفق (بدء بارد) |
40 أمبير / 220 فولت تيار متردد.
|
INRUSH CURRENT (Cold Start): 40A/220VAC.
|
| تيار التسريب |
أقل من 2 مللي أمبير / 220 فولت.
|
LEAKAGE CURRENT: <2mA/220VAC.
|
| جهد الإخراج المستمر |
12 فولت.
|
OUTPUT DC VOLTAGE: 12V.
|
| التيار المقنن (المقدر) |
12.5 أمبير.
|
RATED Current: 12.5 A.
|
| الطاقة المقننة |
150 واط.
|
RATED POWER: 150W.
|
| التموج والضوضاء (كحد أقصى) |
600 مللي فولت من القمة للقمة.
|
RIPPLE&NOISE (max.): 600mVp-p.
|
| تسامح الجهد |
± 4%.
|
VOLTAGE TOLERANCE: ±4%.
|
| تنظيم الخط |
± 2%.
|
LINE REGULATION: ±2%.
|
| تنظيم الحمل |
± 2%.
|
LOAD REGULATION: ±2%.
|
| وقت الإعداد والارتفاع (كحد أقصى) |
3000 مللي ثانية، 100 مللي ثانية / 220 فولت (تحميل كامل).
|
SETUP, RISE TIME (max): 3000ms, 100ms/220VAC at full load.
|
| وقت الانتظار (النموذجي) |
5 مللي ثانية / 220 فولت تيار متردد (تحميل كامل).
|
HOLD UP TIME (typ): 5ms/220VAC at full load.
|
3. الحماية، العزل، وظروف البيئة (Protection, Isolation & Environment)
| الخاصية | التفاصيل (Arabic) | Details (English) |
| اختصار الدائرة (Short Circuit) |
وضع السقطات (Hiccup mode)، يتعافى تلقائياً بعد إزالة حالة الخطأ.
|
Hiccup mode, recovers automatically after fault condition is removed.
|
| حمولة زائدة (Over Load) |
أكثر من 110% من التصنيف، يتعافى تلقائياً بعد إزالة حالة الخطأ.
|
Over 110% of rating, recovers automatically after fault condition is removed.
|
| تحمل درجة الحرارة (Over Temp) |
يتعافى تلقائياً بعد إزالة حالة الخطأ.
|
Recovers automatically after fault condition is removed.
|
| مقاومة الجهد (Withstand Voltage) |
الإدخال/الإخراج: 3KV، الإدخال/الأرضي: 1.5KV، الإخراج/الأرضي: 0.5KV.
|
I/P-O/P: AC3KV, I/P-F.G: AC1.5KV, O/P-F.G: AC0.5KV.
|
| مقاومة العزل (Isolation Res.) |
500 فولت تيار مستمر / 100 ميجا أوم (في درجة حرارة ورطوبة الغرفة).
|
I/P-O/P, I/P-F.G, O/P-F.G: DC500V 100Mohms (At room temp & humid).
|
| درجة حرارة العمل والرطوبة |
-40 إلى +70 درجة مئوية، 20 إلى 95% رطوبة نسبية.
|
-40~+70°C (Refer to DERATING CURVE), 20~95%RH.
|
| درجة التخزين والرطوبة |
-40 إلى +75 درجة مئوية، 10 إلى 95% رطوبة نسبية.
|
-40~+75°C, 10~95%RH.
|
| الاهتزاز (Vibration) |
10~500 هرتز، 5G لمدة 12 دقيقة/دورة، لمدة 72 دقيقة على محاور X, Y, Z.
|
10~500Hz, 5G 12min/1cycle, period for 72min each along X, Y, Z axes.
|
4. الأبعاد، الملاحظات، ودليل ألوان الأسلاك (Dimensions, Notes & Color Profile)

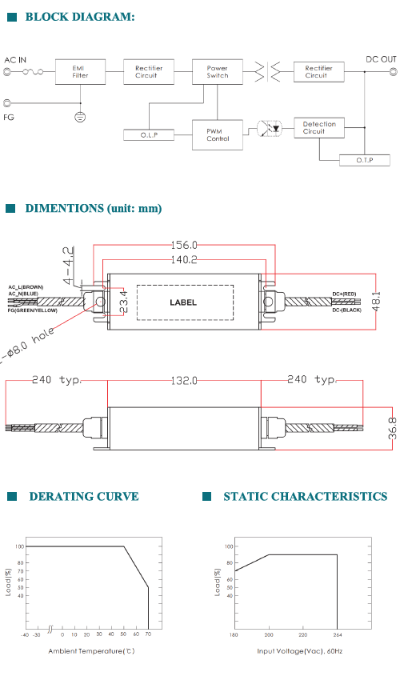

الأبعاد الميكانيكية (Dimensions):
-
الطول الإجمالي: 156.0 مم.
-
المسافة بين فتحات التثبيت: 140.2 مم.
-
العرض: 36.8 مم.
-
الارتفاع (السماكة): 23.4 مم.
-
طول أسلاك التوصيل: تقريباً 240 مم لكل طرف (الإدخال والإخراج).
ملاحظات هامة (Notes):
-
يتم قياس جميع المعلمات (غير المذكورة بشكل خاص) عند إدخال 220 فولت تيار متردد، وحمل مقدر، ودرجة حرارة محيطة تبلغ 25 درجة مئوية.
-
يتم قياس التموج والضوضاء عند 20 ميجاهرتز من عرض النطاق الترددي باستخدام سلك مزدوج مجدول مقاس 12 بوصة منتهي بمكثف متوازي 0.1 ميكروفاراد و 47 ميكروفاراد.
-
التسامح: يشمل إعداد التسامح، وتنظيم الخط، وتنظيم الحمل.
-
يتم قياس تنظيم الخط من الخط المنخفض إلى الخط العالي عند الحمل المقنن.
-
يتم قياس تنظيم الحمل من 0% إلى 100% من الحمل المقنن.
جدول فرز الألوان لتوصيلات الأسلاك (Wiring Colors Profile): بناءً على المخطط الهندسي لتوصيلات المحول:
| الدائرة اللونية | اللون | كود السلك / الوظيفة | الوصف |
| 🟤 | بني (Brown) | AC_L |
سلك الإدخال للتيار المتردد (الخط الحي – Live).
|
| 🔵 | أزرق (Blue) | AC_N |
سلك الإدخال للتيار المتردد (الخط المحايد – Neutral).
|
| 🟢🟡 | أخضر/أصفر (Green/Yellow) | FG |
سلك التأريض الأرضي (Frame Ground) للحماية.
|
| 🔴 | أحمر (Red) | DC+ |
سلك الإخراج للتيار المستمر (القطب الموجب 12V).
|
| ⚫ | أسود (Black) | DC- |
سلك الإخراج للتيار المستمر (القطب السالب).
|
كاتالوج DATA SHEET
NAB-U.P.S-150W-W2LMPDF • 2.1 ميغابايتتحميل
