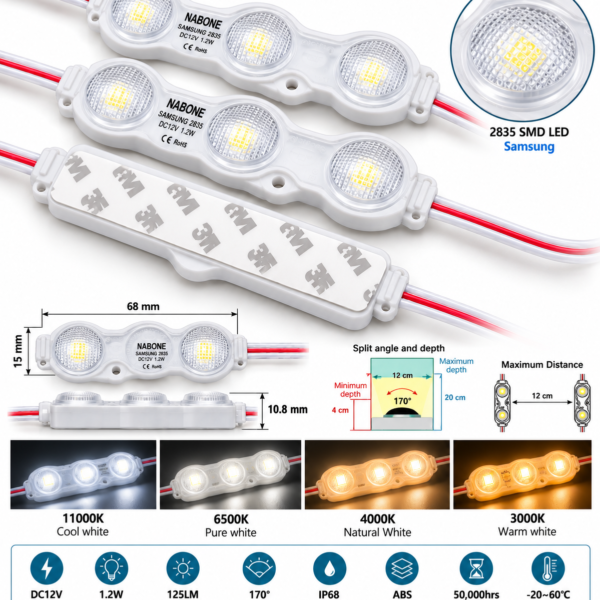

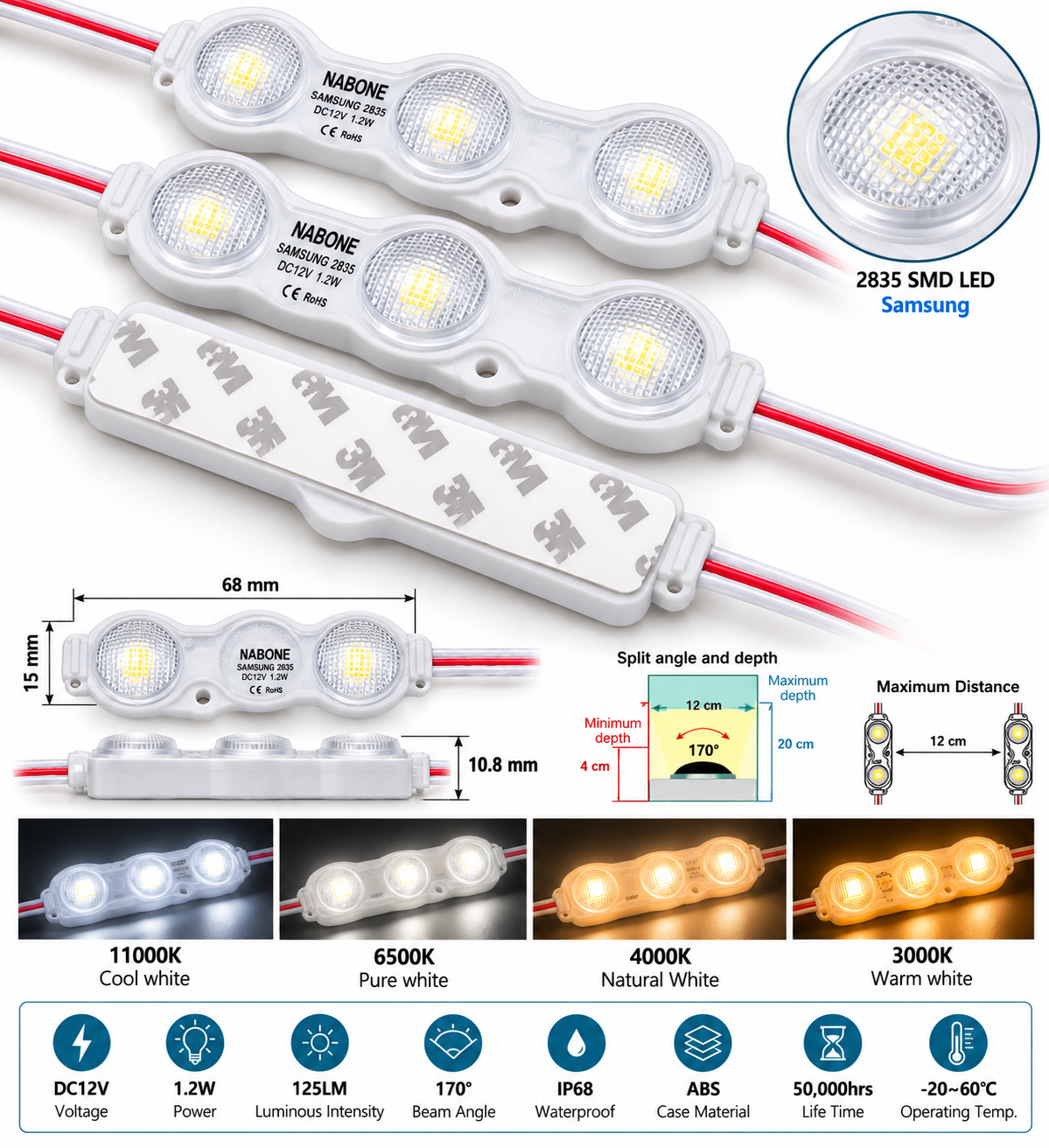

NABONE MODULE 1.2W
وصف المنتج
عنوان المنتج (Product Title)
-
العربية: إرشادات التثبيت والتركيب لوحدات إضاءة الليد بالعدسات (NABONE MODULE 1.2W).
-
English: Installation Instructions for LENS TYPE MODULE (NABONE MODULE 1.2W).
1. إرشادات التثبيت والتوصيل الكهربائي (Installation & Wiring Instructions)
| الإرشادات (Arabic) | Instructions (English) |
|
1. لتثبيت الوحدات يرجى سحب بطاقة الشريط (اللاصق) على السطح. لمزيد من الأمان، يُنصح بإضافة السيليكون المقاوم لدرجات الحرارة العالية.
|
1. To install the units, please pull the tape card on the surface. For more security, add silicone to resist high temperatures.
|
|
2. بالنسبة للتوصيلات، تأكد من استخدامها بشكل منفصل مع كيبل نحاسي في جميع التوصيلات.
|
2. For connections, make sure to use separate copper cable in all connections.
|
|
3. لحام جميع التوصيلات وتطبيق تيرموفيت (Thermofit) للعزل الحراري.
|
3. Solder all connections and apply Thermofit.
|
|
التوصيل الموازي (الصحيح): اتصال موازي يصل إلى 50 وحدة بكل سطر (خط واحد).
|
Parallel Connection (Correct): Parallel connection up to 50 units per line.
|
|
التوصيل الخاطئ: اتصال لأكثر من 50 وحدة مستمرة (على التوالي) يعتبر خاطئاً (مشار إليه بعلامة ❌).
|
Incorrect Connection: Connect to more than 50 continuous units (marked with ❌).
|
2. جدول الاستخدام مع مزودات الطاقة (Use With Power Supply)
يوضح هذا الجدول الحد الأقصى والكمية الموصى بها من وحدات (NABONE MODULE 1.2W) بناءً على سعة محول الطاقة (Power Supply):
| قدرة مزود الطاقة (Power Supply) | الحد الأقصى للوحدات (Max. Modules) | الكمية الموصى بها (Recommended Modules) |
|
40 واط (40W)
|
30 وحدة (30 Modules)
|
25 وحدة (25 Modules)
|
|
60 واط (60W)
|
45 وحدة (45 Modules)
|
40 وحدة (40 Modules)
|
|
100 واط (100W)
|
75 وحدة (75 Modules)
|
65 وحدة (65 Modules)
|
|
150 واط (150W)
|
115 وحدة (115 Modules)
|
100 وحدة (100 Modules)
|

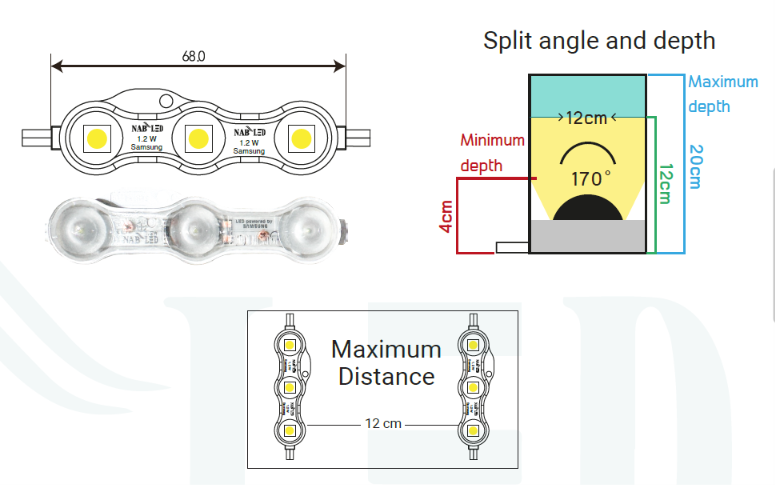

3. الأبعاد الهندسية وزوايا الانقسام (Dimensions & Split Angle)
استناداً للرسوم الهندسية والمخططات التوضيحية في المستند:
| الوصف (Arabic) | المواصفات / البيانات | Description (English) |
| الطول الكلي للوحدة |
68.0 مم
|
Total Length: 68.0 mm
|
| المسافة القصوى بين الوحدتين |
12 سم (12 cm)
|
Maximum Distance: 12 cm
|
| زاوية الانقسام (الانتشار) |
170 درجة (170°)
|
Split Angle: 170°
|
| عرض انتشار الإضاءة |
أكبر من 12 سم (>12cm)
|
Light Spread Width: >12cm
|
| العمق الأدنى للتركيب |
4 سم (Minimum depth)
|
Minimum Depth: 4 cm
|
| العمق الأقصى للتركيب |
20 سم (Maximum depth)
|
Maximum Depth: 20 cm
|
| العمق المثالي (المتوسط) |
12 سم (12 cm)
|
Optimal Depth: 12 cm
|
4. ملاحظات هامة للتركيب (Important Notes)
| الملاحظات (Arabic) | Notes (English) |
|
جميع التدابير هي للإشارة فقط، ويجب تجنب وصل الوحدات بكهرباء مباشرة 220 فولت، تُوصل فقط بمحول كهرباء 12 فولت (Output 12V).
|
All measures are for reference only and the units should not be connected directly to 220 volt electricity. Only connect to a 12 volt power adapter.
|
|
قد يختلف التباين بالنسبة للمادة، وانعكاس حجم القناة مهم للغاية، إذا كانت هناك حاجة إلى مزيد من الوحدات النمطية لتجنب الظلال.
|
Contrast may vary depending on the material and channel size reflection is very important if more modules are needed to avoid shadows.
|
|
بالنسبة للمساحات الواسعة والكبيرة، يمكن فصل الوحدة إلى الحد الأقصى لطول السلك.
|
For large and spacious areas, the unit can be separated to the maximum length of the wire.
|
5. جدول فرز الألوان (Visual Colors Profile)
بناءً على المخططات التوضيحية للتركيب والتوصيلات في المستند:
| الدائرة اللونية | اللون (Arabic) | Color (English) | كود اللون (Hex) | الشرح / الوظيفة في المنتج (Explanation) |
| 🔴 | أحمر | Red | #FF0000 |
يمثل سلك التوصيل الكهربائي للقطب الموجب في الرسوم التوضيحية للتوصيلات.
|
| ⚫ | أسود | Black | #000000 |
يمثل سلك التوصيل الكهربائي للقطب السالب في الرسوم التوضيحية للتوصيلات.
|
| 💛 | أصفر | Yellow | #FFFF00 |
يُستخدم في رسم زاوية الانقسام والعمق (Split angle) لتمثيل مدى انتشار الإضاءة بزاوية 170 درجة.
|
| 🩵 | سماوي / أزرق فاتح | Cyan / Light Blue | #E0FFFF |
يمثل منطقة العمق الأقصى (Maximum depth) حتى 20 سم في رسم زاوية الانقسام.
|
| ⬜ | رمادي | Gray | #808080 |
يُمثل لون جسم محول الطاقة (Power Supply) في المخططات.
|
| ⚪ | أبيض | White | #FFFFFF |
يمثل لون خلفية بلاستيك الوحدات المضيئة الظاهرة في الصور الفوتوغرافية والمخططات الهندسية.
|
كاتالوج DATA SHEET
NABONE-installationPDF • 27.7 ميغابايتتحميل

0
أشخاص يشاهدون هذا المنتج الآن!
- ضمان سنه
