1. معلومات المنتج العامة والمميزات (General Product Information & Features)
| التفاصيل (Arabic) | Details (English) |
|
اسم الشركة: شركة الناب المضيء التجارية
|
Company Name: Alnab Almudeei Trading LLC. / NAB LED
|
|

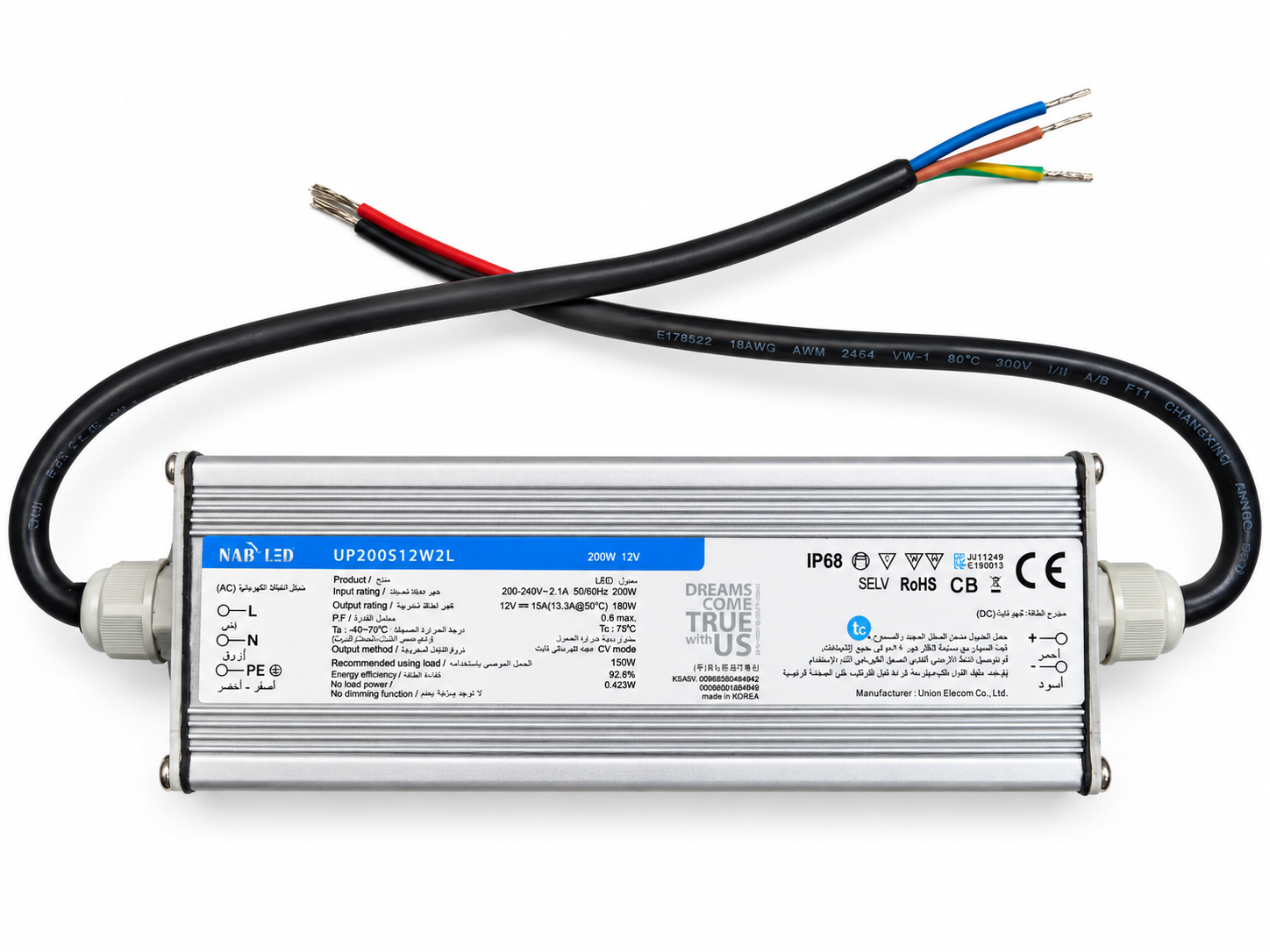

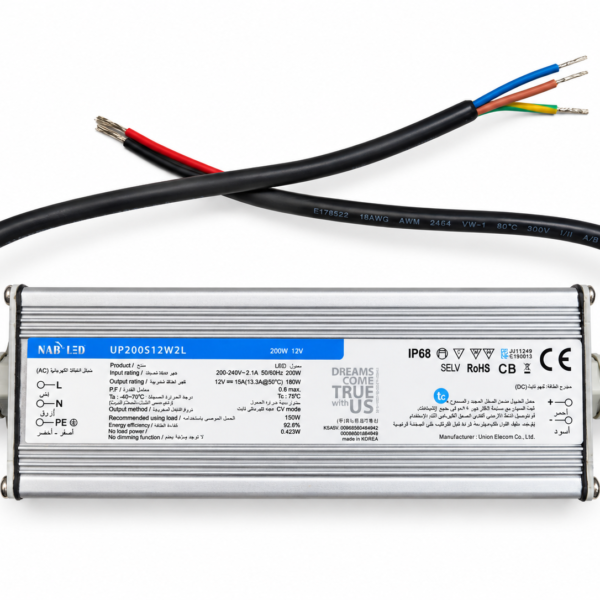

طراز المنتج: محول طاقة UP200S12W2LF / FW2L200S
|
Product Model: S.M.P.S NAB LED Converter: FW2L200S / UP200S12W2LF
|
|
نوع التصميم: تصميم بجهد ثابت (وضع CV)
|
Design Type: Constant voltage design (CV mode)
|
|
مستوى الحماية: تصميم IP68 مناسب للتركيب الخارجي
|
Protection Level: IP68 design for outdoor installation
|
|
مادة الهيكل: هيكل معدني
|
Case Material: Metal case
|
|
التطبيقات المناسبة: إضاءة LED واللوحات المتحركة
|
Applications: Suitable for LED lighting and moving sign applications
|
|
الضمان: ضمان لمدة سنتين
|
Warranty: 2 years warranty
|
|
معايير السلامة والتوافق: EN61347-1, EN61347-2-13, EN55022, EN61204-3, EN61000-3-2,3
|
Safety & EMC Standards: EN61347-1, EN61347-2-13, EN55022, EN61204-3, EN61000-3-2,3
|
2. مواصفات الإدخال (Input Specifications)
| التفاصيل (Arabic) | Details (English) |
|
نطاق الجهد: 180-264 فولت تيار متردد
|
Voltage Range: AC180-264V (180~246Vac in features)
|
|
نطاق التردد: 47-63 هرتز
|
Frequency Range: 47-63Hz
|
|
الكفاءة (النموذجية): 91%
|
Efficiency (typ.): 91%
|
|
التيار المتردد (النموذجي): 2.3 أمبير / 220 فولت
|
AC Current (typ.): 2.3 A/220VAC
|
|
تيار التدفق (بدء بارد): 45 أمبير / 220 فولت
|
Inrush Current (typ.): COLD START 45A/220VAC
|
|
تيار التسريب: أقل من 2 مللي أمبير / 220 فولت
|
Leakage Current: <2mA/220VAC
|
3. مواصفات الإخراج (Output Specifications)
| التفاصيل (Arabic) | Details (English) |
|
الجهد المستمر (DC): 12 فولت
|
DC Voltage: 12V
|
|
التيار المقدر: 16.6 أمبير
|
Rated Current: 16.6A
|
|
الطاقة المقدرة: 200 واط
|
Rated Power: 200 W
|
|
التموج والضوضاء (الحد الأقصى): 800 مللي فولت ذروة-ذروة
|
Ripple & Noise (max.): 800mVp-p
|
|
تفاوت الجهد: ±3%
|
Voltage Tolerance: ±3%
|
|
تنظيم الخط: ±1%
|
Line Regulation: ±1%
|
|
تنظيم الحمل: ±2%
|
Load Regulation: ±2%
|
|
وقت الإعداد والارتفاع (الحد الأقصى): 3000 مللي ثانية، 100 مللي ثانية / 220 فولت
|
Setup, Rise Time (max.): 3000ms, 100ms/220VAC at full load
|
|
وقت الانتظار (النموذجي): 5 مللي ثانية / 220 فولت
|
Hold Up Time (typ.): 5ms/220VAC at full load
|
4. الحماية والعزل (Protection & Isolation)
| التفاصيل (Arabic) | Details (English) |
|
قصر الدائرة: وضع الفواق؛ يتعافى تلقائيًا بعد إزالة العطل
|
Short Circuit: Hiccup mode; recovers automatically after fault condition is removed
|
|
الحمل الزائد: أكثر من 110% من المعدل؛ يتعافى تلقائيًا
|
Over Load: Over 110% of rating; recovers automatically after fault condition is removed
|
|
درجة الحرارة الزائدة: يتعافى تلقائيًا بعد إزالة حالة الخطأ
|
Over Temperature: Recovers automatically after fault condition is removed
|
|
تحمل الجهد (العزل): إدخال/إخراج: 3 كيلوفولت متناوب، إدخال/أرضي: 1.5 كيلوفولت، إخراج/أرضي: 0.5 كيلوفولت
|
Withstand Voltage: I/P-O/P:AC3KV, I/P-F.G:AC1.5KV, O/P-F.G:AC0.5KV
|
|
مقاومة العزل: 100 ميجا أوم بجهد 500 فولت مستمر
|
Isolation Resistance: I/P-O/P, I/P-F.G, O/P-F.G:DC500V 100Mohms
|
5. البيئة والأبعاد (Environment, Dimensions & Others)
| التفاصيل (Arabic) | Details (English) |
|
حرارة ورطوبة التشغيل: -40 إلى +70 درجة مئوية، 20~95% رطوبة
|
Working Temp. & Humid.: -40~+70, 20~95%RH
|
|
حرارة ورطوبة التخزين: -40 إلى +75 درجة مئوية، 10-95% رطوبة
|
Storage Temp. & Humid.: -40~+75, 10-95%RH
|
|
الاهتزاز: 10-500 هرتز، قوة 5G
|
Vibration: 10-500Hz, 5G 12min./1cycle, period for 72min. along X, Y, Z axes
|
|
الأبعاد (طولعرضارتفاع): 192.3 × 61.5 × 37.1 مم
|
Dimension (LWH): 192.3 * 61.5 * 37.1mm
|
|
الوزن: 0.69 كجم
|
Weight: 0.69kg
|
6. جدول ألوان المنتج (أسلاك التوصيل) (Product Wiring Colors)
بناءً على المخطط الهندسي للمنتج (Dimensions Diagram)، تم تحديد ألوان أسلاك الإدخال والإخراج. إليك الألوان مع الأكواد التقريبية:
| الوظيفة في المنتج (Function) | الدائرة اللونية (Color Circle) | اللون (Arabic) | Color (English) | كود اللون (Hex Code) | الشرح / الاستخدام (Explanation) |
|
سلك الإدخال AC_L
|
🟤 |
بني
|
BROWN
|
#8B4513 |
يُستخدم لتوصيل خط الكهرباء الحي (Line) للتيار المتردد.
|
|
سلك الإدخال AC_N
|
🔵 |
أزرق
|
BLUE
|
#0000FF |
يُستخدم لتوصيل الخط المحايد (Neutral) للتيار المتردد.
|
|
سلك التأريض FG
|
🟢/🟡 |
أخضر / أصفر
|
GREEN / YELLOW
|
#008000 / #FFFF00 |
يُستخدم كسلك تأريض (Frame Ground) للحماية الكهربائية.
|
|
سلك الإخراج DC+
|
🔴 |
أحمر
|
RED
|
#FF0000 |
يمثل القطب الموجب لتيار الإخراج المستمر (12V).
|
|
سلك الإخراج DC-
|
⚫ |
أسود
|
BLACK
|
#000000 |
يمثل القطب السالب لتيار الإخراج المستمر.
|
كاتالوج DATA SHEET
200W2LF NAB-Uتحميل
