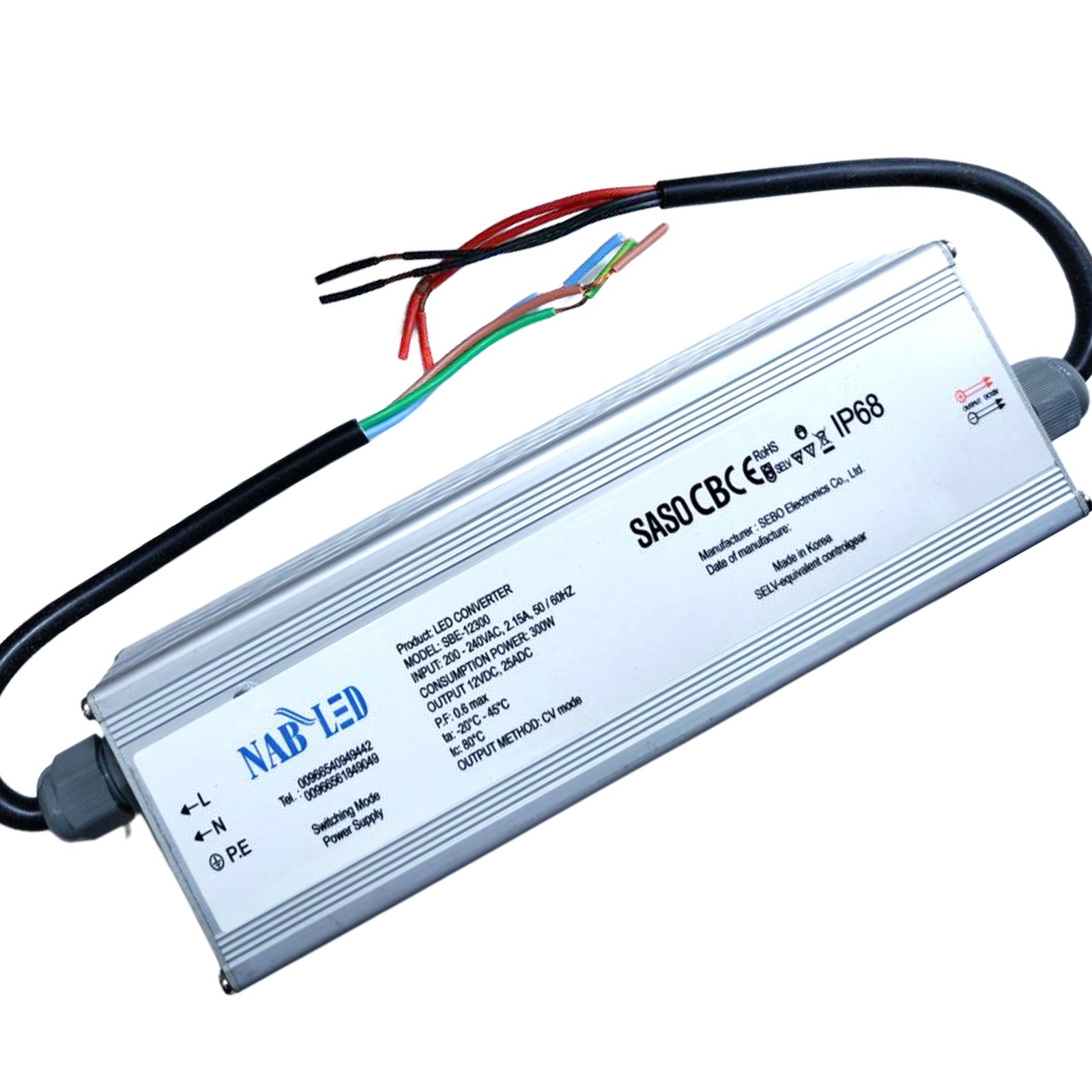

محول طاقة 300S12W2L S.M.P.S Converter

وصف المنتج

بناءً على المستند المرفق “300W2L NAB-U.pdf”، قمت باستخراج كافة المعلومات المطلوبة بما في ذلك التفاصيل الدقيقة من النصوص، الرسوم الهندسية، والمخططات البيانية، وتنسيقها في جداول باللغتين العربية والإنجليزية.

عنوان المنتج (Product Title)

  • العربية: محول طاقة إس إم بي إس (S.M.P.S) لإضاءة ليد من شركة الناب المضيء، طراز (300S12W2L)، هيكل معدني (UP-W2L).
  • English: 300S12W2L S.M.P.S NAB LED Converter, UP-W2L Metal Case.

1. معلومات المنتج العامة والمميزات (General Information & Features)

التفاصيل (Arabic) Details (English)
اسم الشركة: شركة الناب المضيء التجارية
Company: Alnab Almudeei Trading LLC. / NAB LED
نوع التصميم: تصميم بجهد ثابت (وضع CV)
Design Type: Constant voltage design (CV mode)
التطبيقات المناسبة: إضاءة LED وتطبيقات اللوحات المتحركة
Applications: Suitable for LED lighting and moving sign applications
الهيكل: هيكل معدني مدمج
Case: Compact Metal case
مستوى الحماية: تصميم IP68 مناسب للتركيب الخارجي
Protection Level: IP68 design for outdoor installation
الاختبارات: اختبار حرق كامل الحمل بنسبة 100%
Testing: 100% full load burn-in test
الضمان: ضمان لمدة سنتين
Warranty: 2 years warranty
الشهادات المعتمدة (من الرموز): CE, ROHS, IP68, SELV, ISO
Certifications: CE, ROHS, IP68, SELV, ISO
معايير السلامة: EN61347-2-13/K61347-1, K61347-2-13
Safety Standards: EN61347-2-13/K61347-1, K61347-2-13
معايير التوافق الكهرومغناطيسي: EN55022, EN61204-3, EN61000-3-2,3/K00015
EMC Standards: EN55022, EN61204-3, EN61000-3-2,3/K00015

2. مواصفات الإدخال والإخراج (Input & Output Specifications)

الوصف (Arabic) المواصفات (البيانات) Description (English)
نطاق جهد الإدخال
180~264 فولت تيار متردد (ذكر أيضاً 180~246Vac في المميزات)
Voltage Range: AC180~264V (180~246Vac in features)
نطاق التردد
47~63 هرتز
Frequency Range: 47~63Hz
الكفاءة (النموذجية)
91%
Efficiency (typ.): 91%
تيار الإدخال (النموذجي)
2.4 أمبير / 220 فولت
AC Current (typ.): 2.4A/220VAC
تيار التدفق (بدء بارد)
45 أمبير / 220 فولت
Inrush Current: COLD START 45A/220VAC
تيار التسريب
أقل من 2 مللي أمبير / 220 فولت
Leakage Current: <2mA/220VAC
الجهد المستمر (DC)
12 فولت
DC Voltage: 12V
التيار المقدر
2.1 أمبير (18.8 أمبير عند 50 درجة مئوية)
Rated Current: 2.1A(18.8A@50°C)
الطاقة المقدرة
258 واط
Rated Power: 258W
التموج والضوضاء (كحد أقصى)
1000 مللي فولت ذروة-ذروة
Ripple & Noise (max.): 1000mVp-p
تفاوت الجهد
±3%
Voltage Tolerance: ±3%
تنظيم الخط
±1%
Line Regulation: ±1%
تنظيم الحمل
±2%
Load Regulation: ±2%
وقت الإعداد والارتفاع
3000 مللي ثانية، 100 مللي ثانية / 220 فولت بكامل الحمل
Setup, Rise Time (max.): 3000ms, 100ms/220VAC at full load
وقت الانتظار (النموذجي)
5 مللي ثانية / 220 فولت بكامل الحمل
Hold Up Time (typ.): 5ms/220VAC at full load

3. أنظمة الحماية والعزل (Protection & Isolation)

التفاصيل (Arabic) Details (English)
قصر الدائرة (Short Circuit): وضع الفواق (Hiccup)؛ يتعافى تلقائيًا بعد إزالة حالة العطل
Short Circuit: Hiccup mode; recovers automatically after fault condition is removed
الحمل الزائد (Over Load): أعلى من 110% من المعدل؛ يتعافى تلقائيًا بعد إزالة العطل
Over Load: Over 110% of rating; recovers automatically after fault condition is removed
الحرارة الزائدة (Over Temperature): يتعافى تلقائيًا بعد إزالة حالة العطل
Over Temperature: Recovers automatically after fault condition is removed
تحمل الجهد الكهربائي: إدخال/إخراج (3KV)، إدخال/أرضي (1.5KV)، إخراج/أرضي (0.5KV)
Withstand Voltage: I/P-O/P:AC3KV, I/P-F.G:AC1.5KV, O/P-F.G:AC0.5KV
مقاومة العزل: 100 ميجا أوم بجهد 500 فولت مستمر في حرارة ورطوبة الغرفة
Isolation Resistance: I/P-O/P, I/P-F.G, O/P-F.G:DC500V 100Mohms (At room temp. & humid.)

4. البيئة، الأبعاد، وتفاصيل المخططات (Environment, Dimensions & Diagram Details)

التفاصيل (Arabic) Details (English)
حرارة ورطوبة التشغيل: -40 إلى +70 درجة مئوية، 20~95% رطوبة نسبية
Working Temp. & Humid.: -40~+70°C, 20~95%RH
حرارة ورطوبة التخزين: -40 إلى +75 درجة مئوية، 10~95% رطوبة نسبية
Storage Temp. & Humid.: -40~+75°C, 10~95%RH
الاهتزاز: 10~500 هرتز، 5G لكل 12 دقيقة/دورة لمدة 72 دقيقة للمحاور X,Y,Z
Vibration: 10~500Hz, 5G 12min./1cycle, period for 72min. each along X, Y, Z axes
الأبعاد (طول×عرض×ارتفاع): 192.3 × 61.5 × 37.1 مم
Dimension: 192.3 * 61.5 * 37.1mm (LWH)
الوزن: 690 جرام
Weight: 690g
طول الكابلات (من الرسم): 240 مم تقريباً لكل جهة (240 typ)
Cable Length (from diagram): 240 typ (approx. 240mm each side)

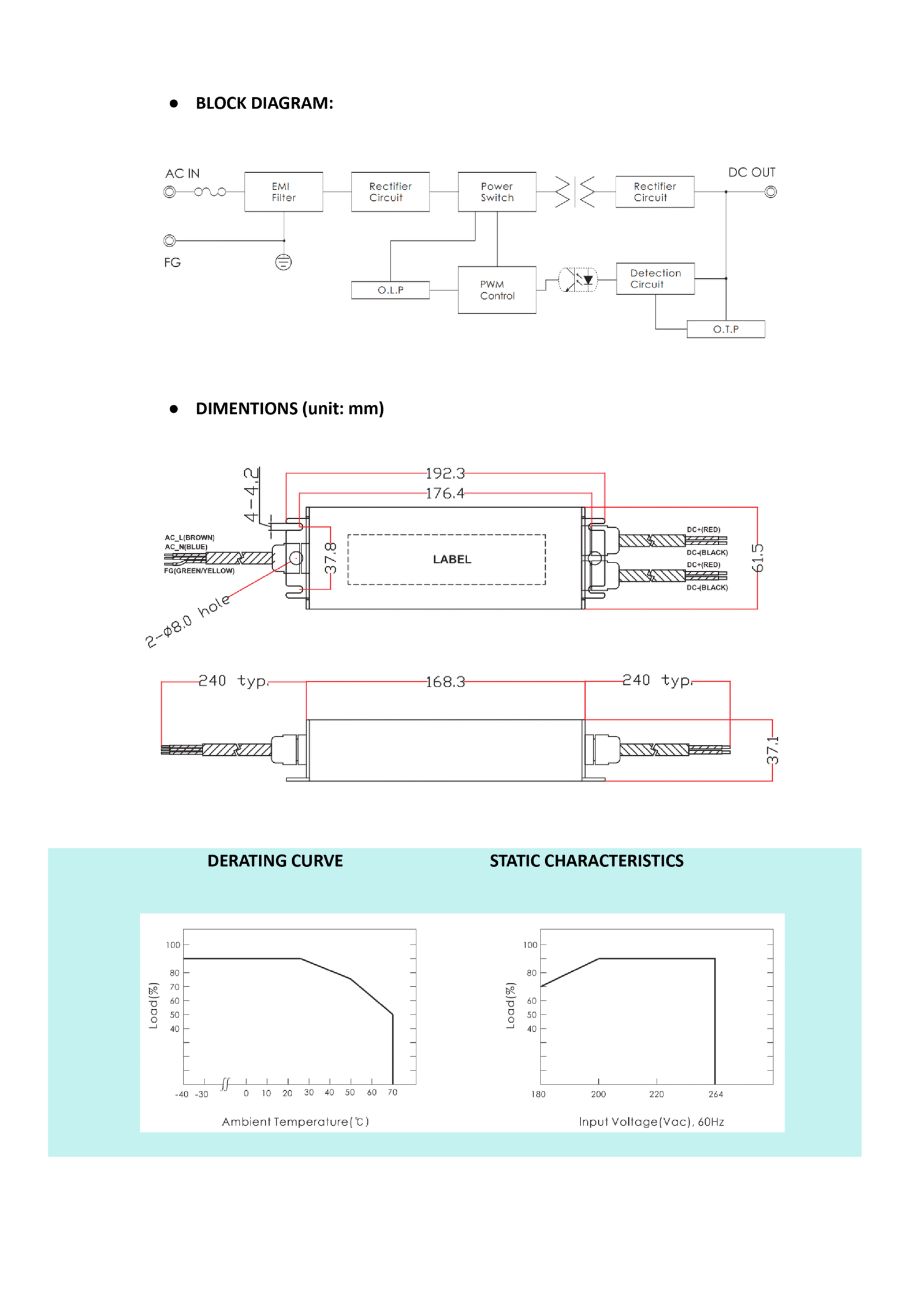

أبعاد فتحات التثبيت (من الرسم): ثقبين بقطر 8.0 مم، عرض الفتحة الخارجية 4.2 مم، المسافة بين الفتحات الجانبية 37.8 مم، والمسافة الكلية بين الفتحات الطولية 176.4 مم
Mounting Holes (from diagram): 2-Ø8.0 hole, 4-4.2 width, 37.8mm vertical spacing, 176.4mm horizontal spacing
منحنى خفض الأداء (Derating Curve): يبدأ الحمل من 90% عند درجة حرارة -40، ويبقى مستقراً حتى 30 درجة مئوية، ثم ينخفض تدريجياً ليصل إلى 50% عند 70 درجة مئوية
Derating Curve: Load is at 90% from -40°C to 30°C, drops gradually to roughly 70-80% at 50°C, and reaches 50% at 70°C
الخصائص الثابتة (Static Characteristics): الحمل 70% عند جهد إدخال 180V، يرتفع ليصل إلى 90% عند جهد 200V ويستمر حتى 264V
Static Characteristics: Load is 70% at 180Vac, ramps up to 90% at 200Vac, and remains at 90% up to 264Vac
مكونات المخطط الصندوقي (Block Diagram): منفذ تيار متردد يمر عبر فلتر EMI، ثم دائرة تقويم (Rectifier Circuit)، ثم مفتاح طاقة ومحول، ثم دائرة تقويم للتيار المستمر. توجد دائرة كشف (Detection) متصلة بـ PWM للتحكم عبر عازل بصري، وتتضمن حماية للحرارة العالية (O.T.P) والحمل الزائد (O.L.P)
Block Diagram Components: AC IN -> EMI Filter -> Rectifier Circuit -> Power Switch -> Transformer -> Rectifier Circuit -> DC OUT. Includes PWM Control, Detection Circuit, O.L.P, and O.T.P
ملاحظات القياس: تمت جميع القياسات عند 220V تيار متردد، حمولة مقدرة، وحرارة 25°C. تم قياس التموج بنطاق 20MHz باستخدام سلك مزدوج مع مكثفات 0.1uF و 47uF متوازية
Measurement Notes: Measured at 220Vac, rated load, 25°C. Ripple measured at 20MHz bandwidth using 12″ twisted wire with 0.1uF & 47uF parallel capacitor

5. جدول فرز ألوان أسلاك المنتج (Wire Colors List)

بناءً على المخطط الهندسي الوارد في قسم الأبعاد (DIMENSIONS)، هذه كافة ألوان الأسلاك مع الشرح وأكوادها:
الدائرة اللونية اللون (Arabic) Color (English) كود اللون (Hex) الوظيفة / الشرح (Function)
🟤
بني
BROWN
 #8B4513
سلك (AC_L): يستخدم لتوصيل الخط الحي (الخط الحار) لتيار الإدخال المتردد.
🔵
أزرق
BLUE
 #0000FF
سلك (AC_N): يستخدم لتوصيل الخط المحايد (البارد) لتيار الإدخال المتردد.
🟢/🟡
أخضر / أصفر
GREEN/YELLOW
 #008000 / #FFFF00
سلك (FG): سلك التأريض (Frame Ground) لتفريغ الشحنات وحماية الهيكل المعدني.
🔴
أحمر
RED
 #FF0000
سلك (DC+): هناك سلكان باللون الأحمر، يمثلان القطب الموجب لتيار الإخراج المستمر (12 فولت).
⚫
أسود
BLACK
 #000000
سلك (DC-): هناك سلكان باللون الأسود، يمثلان القطب السالب لتيار الإخراج المستمر.

كاتالوج DATA SHEET
  • 300W2L NAB-UPDF • 2.0 ميغابايتتحميل
