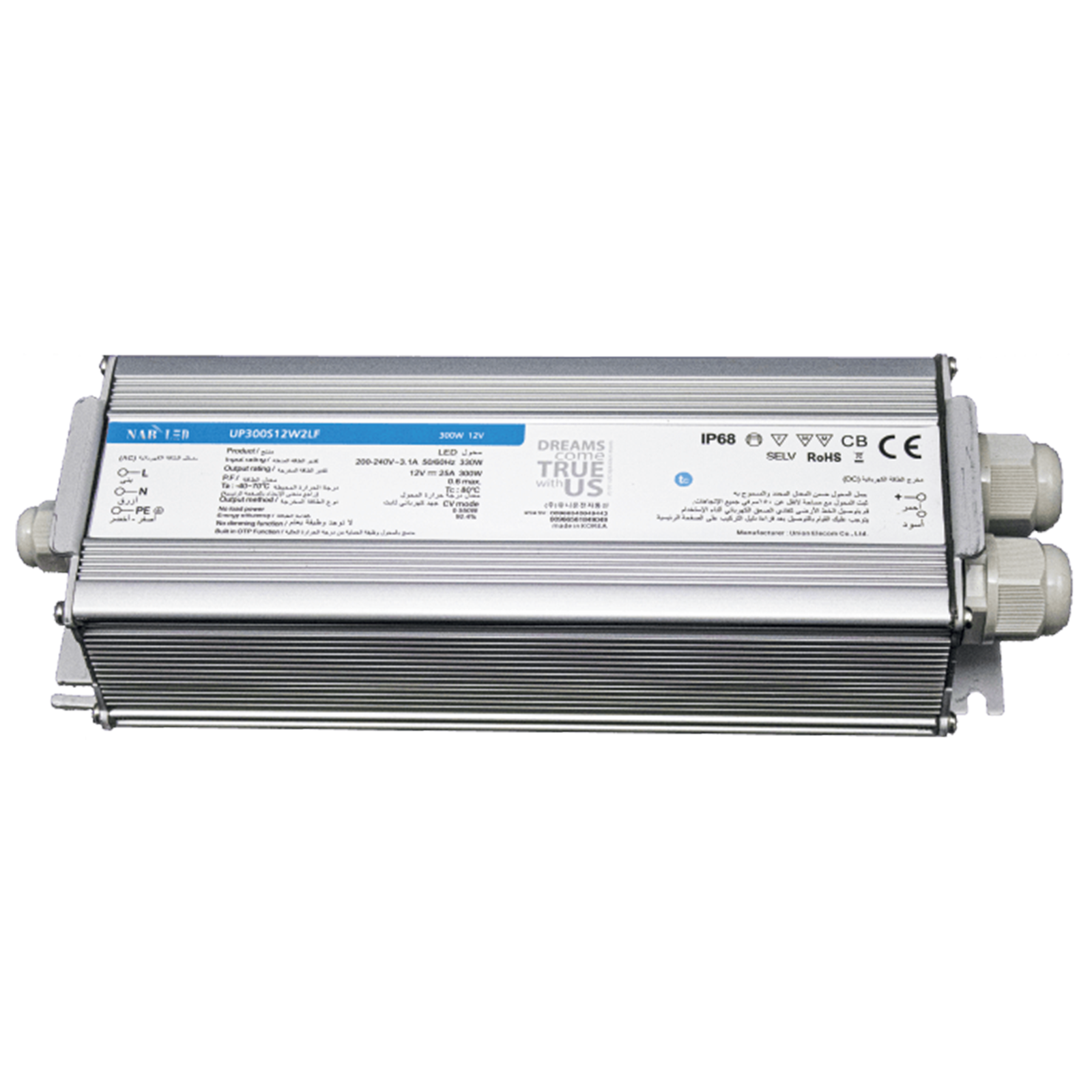

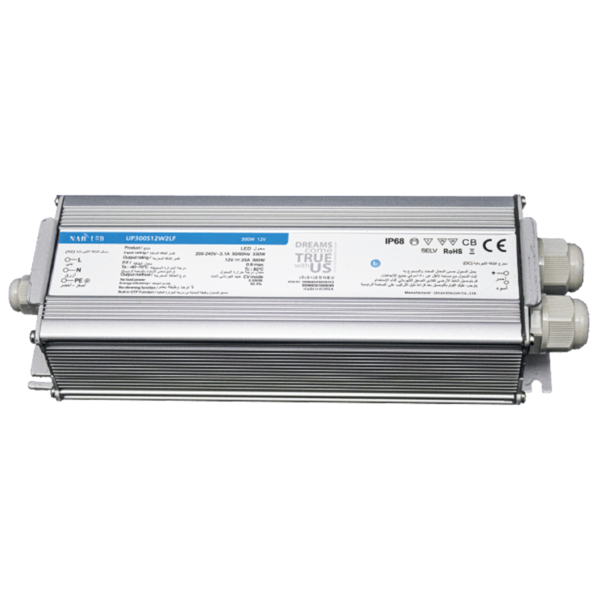

مواصفات محول الطاقة (LED Converter) موديل 300W2LF من شركة الناب المضيء التجارية
أولاً: المعلومات العامة والميزات (General Information & Features)
| الميزة (العربية) | Feature (English) | التفاصيل / Details |
| اسم الشركة | Company Name |
شركة الناب المضيء التجارية / Alnab Almudeei Trading LLC
|
| اسم وتصنيف المنتج | Product Name & Category |
محول طاقة (300W2LF S.M.P.S NAB LED Converter)
|
| رقم الموديل (الصنف) | Item / Model No. |
UP300S12W2LF / UP-WOLF
|
| التصميم الأساسي | Basic Design |
تصميم جهد ثابت (Constant voltage design – CV mode)
|
| التطبيقات المناسبة | Suitable Applications |
إضاءة LED واللوحات المتحركة (LED lighting and moving sign applications)
|
| مادة الهيكل | Case Material |
هيكل معدني (Metal case)
|
| معيار الحماية الخارجي | IP Rating |
تصميم IP68 للتركيب الخارجي (IP68 design for outdoor installation)
|
| اختبار الجهد | Burn-in Test |
اختبار احتراق بنسبة 100% بحمل كامل (100% full load burn-in test)
|
| الضمان | Warranty |
سنتان (2 years warranty)
|
| الشهادات ومعايير السلامة | Certificates & Standards |
CE, ROHS, IP68, SELV, ISO
Safety: EN61347-1, EN61347-2-13
EMC: EN55022, EN61204-3, EN61000-3-2,3
|
ثانياً: المواصفات الكهربائية (Electrical Specifications)
1. مواصفات الإدخال (Input Specifications)
| المواصفة (العربية) | Specification (English) | القيمة / Value |
| نطاق جهد الدخل | Voltage Range |
180~264 فولت تيار متردد (AC264~180V)
|
| نطاق التردد | Frequency Range |
47-63 هرتز (63~47Hz)
|
| الكفاءة (النموذجية) | Efficiency (typ.) |
91%
|
| التيار المتردد (النموذجي) | AC Current (typ.) |
3.1 أمبير / 220 فولت (3.1A/220VAC)
|
| تيار التدفق (النموذجي) | Inrush Current (typ.) |
بدء بارد 45 أمبير / 220 فولت (COLD START 45A/220VAC)
|
| تيار التسرب | Leakage Current |
أقل من 2 مللي أمبير / 220 فولت (<2mA/220VAC)
|
2. مواصفات الإخراج (Output Specifications)
| المواصفة (العربية) | Specification (English) | القيمة / Value |
| الجهد المستمر | DC Voltage |
12 فولت (12V)
|
| التيار المقدر | Rated Current |
25 أمبير (25A)
|
| الطاقة المقدرة | Rated Power |
300 واط (300W)
|
| التموج والضوضاء (كحد أقصى) | Ripple & Noise (max.) |
1000 مللي فولت ذروة-ذروة (1000mVp-p)
|
| تفاوت الجهد | Voltage Tolerance |
±3%
|
| تنظيم الخط | Line Regulation |
±1%
|
| تنظيم الحمل | Load Regulation |
±2%
|
| وقت الإعداد والارتفاع | Setup, Rise Time (max.) |
3000 مللي ثانية، 100 مللي ثانية / 220 فولت بحمل كامل (3000ms, 100ms/220VAC at full load)
|
| وقت الانتظار | Hold Up Time (typ.) |
5 مللي ثانية / 220 فولت بحمل كامل (5ms/220VAC at full load)
|
ثالثاً: الحماية والبيئة والأبعاد (Protection, Environment, & Dimensions)
| الفئة / Category | التفاصيل (العربية) | Details (English) |
| الحماية من القصر (Short Circuit) |
وضع الفواق (Hiccup mode)؛ يتعافى تلقائياً بعد زوال العطل
|
Hiccup mode; recovers automatically after fault condition is removed
|
| الحماية من الحمل الزائد (Over Load) |
فوق 110% من التصنيف؛ يتعافى تلقائياً بعد زوال العطل
|
Over 110% of rating; recovers automatically after fault condition is removed
|
| الحماية من الحرارة الزائدة (Over Temperature) |
يتعافى تلقائياً بعد زوال العطل
|
recovers automatically after fault condition is removed
|
| تحمل الجهد (Withstand Voltage) |
الدخل-الخرج: 3KV، الدخل-الأرضي: 1.5KV، الخرج-الأرضي: 0.5KV
|
I/P-O/P:AC3KV, I/P-F.G:AC1.5KV, O/P-F.G:AC0.5KV
|
| مقاومة العزل (Isolation Resistance) |
500 فولت مستمر، 100 ميجا أوم
|
DC500V 100Mohms
|
| بيئة العمل (Working Temp. & Humid.) |
الحرارة: -40 إلى +70 درجة مئوية، الرطوبة: 20-95%
|
-40~+70°C, 20~95%RH
|
| بيئة التخزين (Storage Temp. & Humid.) |
الحرارة: -40 إلى +75 درجة مئوية، الرطوبة: 10-95%
|
-40~+75°C, 10~95%RH
|
| الاهتزاز (Vibration) |
10~500 هرتز، 5G لمدة 12 دقيقة/دورة، 72 دقيقة لكل محور
|
10~500Hz, 5G 12min./1cycle, 72min. each along X, Y, Z axes
|
| الأبعاد (Dimension) |
222 * 74 * 49 ملم (الطولالعرضالارتفاع)
|
2227449mm (LWH)
|
| الوزن (Weight) |
1.45 كجم
|
1.45kg
|

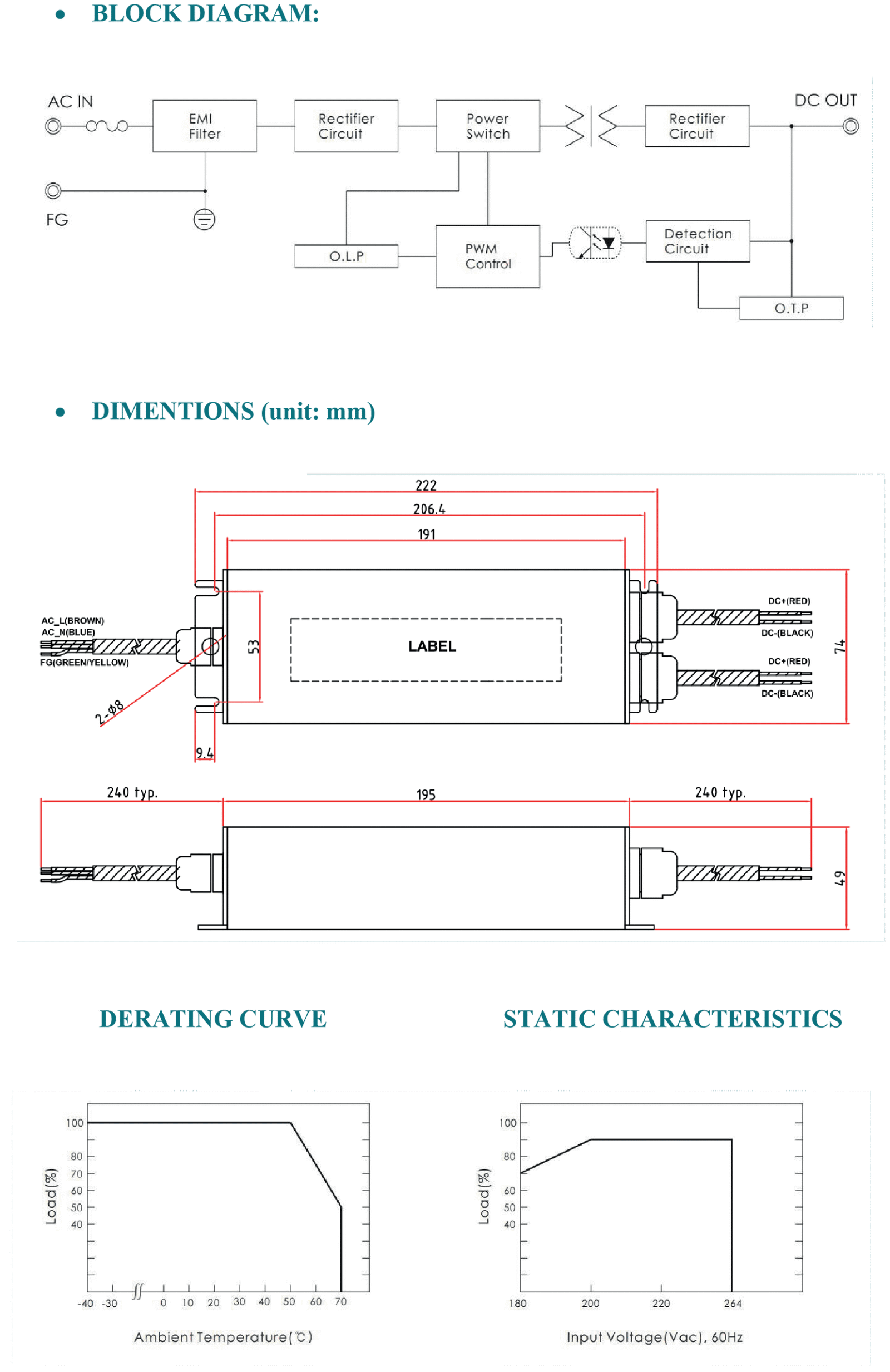

رابعاً: شرح المخططات والرسوم البيانية (Diagrams & Graphs Explanation)
-
المخطط الصندوقي الدائري (Block Diagram): يوضح مسار الطاقة بدءاً من مدخل التيار المتردد (AC IN) مروراً بفلتر التداخل الكهرومغناطيسي (EMI Filter) ودائرة المقوم (Rectifier Circuit) ومفتاح الطاقة (Power Switch)، حتى الوصول إلى مخرج التيار المستمر (DC OUT). ويتضمن دوائر التحكم والحماية مثل (O.L.P) للحمل الزائد، و (O.T.P) للحرارة الزائدة، والتحكم النبضي (PWM Control).
-
منحنى خفض الأداء (Derating Curve): يوضح قدرة المحول على العمل بحمل 100% في درجات حرارة محيطة تصل حتى 50 درجة مئوية، ويبدأ الأداء بالانخفاض التدريجي ليصل إلى 50% من طاقته عند درجة حرارة 70 مئوية.
-
الخصائص الساكنة (Static Characteristics): يعمل الجهاز بكفاءة وحمل 100% عندما يكون جهد الإدخال بين 200 و 264 فولت، وينخفض أداء الحمل إلى حوالي 70% إذا انخفض الجهد إلى 180 فولت.
-
المقاسات والأبعاد بالمليمتر (Dimensions): الطول الكلي مع أطراف التثبيت يبلغ 222 ملم (والطول الداخلي للهيكل 191 ملم و 195 ملم)، وعرض الجهاز 74 ملم (بينما مسافة فتحات التثبيت 53 ملم بقطر 8 ملم)، والارتفاع 49 ملم. كما يبلغ طول الأسلاك البارزة من الجانبين 240 ملم تقريباً.
خامساً: جدول فرز كافة الألوان في المنتج وشرحها (Colors, Hex Codes & Explanation)
تم استخلاص هذه الألوان ووظائفها بناءً على مخطط الأسلاك الهندسي (Dimensions Diagram) وخصائص المنتج.
| الدائرة اللونية | كود اللون التقريبي (Hex) | اسم اللون (عربي/إنجليزي) | وظيفة اللون والشرح في المنتج |
| 🟤 | #8B4513 |
البني (Brown) |
سلك إدخال التيار المتردد (AC_L): يمثل سلك الخط الحي أو الفاز (Live) للتيار المتردد القادم من المصدر الكهربائي.
|
| 🔵 | #0000FF |
الأزرق (Blue) |
سلك إدخال التيار المتردد (AC_N): يمثل السلك المحايد (Neutral) للتيار المتردد.
|
| 🟢🟡 | #00FF00 / #FFFF00 |
الأخضر والأصفر (Green/Yellow) |
سلك التأريض (FG): يمثل السلك الأرضي (Frame Ground) لحماية الجهاز والمستخدم من أي تسريب أو التماس كهربائي.
|
| 🔴 | #FF0000 |
الأحمر (Red) |
سلك إخراج التيار المستمر (DC+): يحتوي المنتج على سلكين باللون الأحمر، ويمثلان القطب الموجب لخرج التيار المستمر (12 فولت) والذي يوصل بوحدات إضاءة LED.
|
| ⚫ | #000000 |
الأسود (Black) |
سلك إخراج التيار المستمر (DC-): يحتوي المنتج على سلكين باللون الأسود، ويمثلان القطب السالب لخرج التيار المستمر المتجه لوحدات الإضاءة.
|
| ⚪ / 🔘 | #C0C0C0 |
الفضي / المعدني (Metal / Grey) |
الهيكل الخارجي (Metal Case): يتميز بهيكل معدني فضي/رمادي اللون لتوفير تشتيت حراري ممتاز، بالإضافة إلى حماية المكونات الداخلية وتوافقه مع معيار التثبيت الخارجي IP68.
|
