أولاً: المعلومات العامة والميزات (General Information & Features)
| الميزة (العربية) | Feature (English) | التفاصيل / Details |
| اسم الشركة | Company Name |
شركة الناب المضيء التجارية / Alnab Almudeei Trading LLC. |
| اسم وتصنيف المنتج | Product Name & Category |
محول طاقة (300W2LF S.M.P.S NAB LED Converter) |
| رقم الموديل (الصنف) | Item / Model No. |
UP300S12W2LF / UP-W2LF |
| تصميم الفولتية | Voltage Design |
تصميم جهد ثابت (CV mode) |
| التطبيقات المناسبة | Suitable Applications |
إضاءة LED واللوحات المتحركة (LED lighting and moving sign applications) |
| مادة الهيكل | Case Material |
هيكل معدني (Metal case) |
| معيار الحماية الخارجي | IP Rating |
تصميم IP68 للتركيب الخارجي (IP68 design for outdoor installation) |
| اختبار الجهد | Burn-in Test |
اختبار احتراق بنسبة 100% بحمل كامل (100% full load burn-in test) |
| الضمان | Warranty |
سنتان (2 years warranty) |
| الشهادات ومعايير السلامة | Certificates & Standards |
CE, ROHS, IP68, SELV, ISO
Safety: EN61347-1, EN61347-2-13
EMC: EN55022, EN61204-3, EN61000-3-2,3 |
ثانياً: المواصفات الفنية الكهربائية (Electrical Specifications)
1. مواصفات الإدخال (Input Specifications)
| المواصفة (العربية) | Specification (English) | القيمة / Value |
| نطاق جهد الدخل | Voltage Range |
180~264 فولت تيار متردد (180-264Vac) |
| نطاق التردد | Frequency Range |
47-63 هرتز (47-63Hz) |
| الكفاءة (النموذجية) | Efficiency (typ.) |
91% |
| تيار متردد (النموذجي) | AC Current (typ.) |
3.1 أمبير / 220 فولت تيار متردد (3.1A/220VAC) |
| تيار التدفق (النموذجي) | Inrush Current (typ.) |
بدء بارد 45 أمبير / 220 فولت (COLD START 45A/220VAC) |
| تيار التسرب | Leakage Current |
أقل من 2 مللي أمبير / 220 فولت (<2mA/220VAC) |
2. مواصفات الإخراج (Output Specifications)
| المواصفة (العربية) | Specification (English) | القيمة / Value |
| الجهد المستمر | DC Voltage |
12 فولت (12V) |
| التيار المقدر | Rated Current |
25 أمبير (25A) |
| الطاقة المقدرة | Rated Power |
300 واط (300W) |
| التموج والضوضاء (الحد الأقصى) | Ripple & Noise (max.) |
1000 مللي فولت ذروة-ذروة (1000mVp-p) |
| تفاوت الجهد | Voltage Tolerance |
±3% |
| تنظيم الخط | Line Regulation |
±1% |
| تنظيم الحمل | Load Regulation |
±2% |
| وقت الإعداد والارتفاع (الحد الأقصى) | Setup, Rise Time (max.) |
3000 مللي ثانية، 100 مللي ثانية / 220 فولت بحمل كامل (3000ms,100ms/220VAC at full load) |
| وقت الانتظار (النموذجي) | Hold Up Time (typ.) |
5 مللي ثانية / 220 فولت بحمل كامل (5ms/220VAC at full load) |
ثالثاً: الحماية، العزل، والبيئة (Protection, Isolation, & Environment)
| الفئة / Category | التفاصيل (العربية) | Details (English) |
| الحماية من القصر (Short Circuit) |
وضع الفواق (Hiccup mode)؛ يتعافى تلقائياً بعد زوال العطل |
Hiccup mode; recovers automatically after fault condition is removed |
| الحماية من الحمل الزائد (Over Load) |
فوق 110% من التصنيف؛ يتعافى تلقائياً بعد زوال العطل |
Over 110% of rating; recovers automatically after fault condition is removed |
| الحماية من الحرارة الزائدة (Over Temp) |
يتعافى تلقائياً بعد زوال العطل |
recovers automatically after fault condition is removed |
| تحمل الجهد (Withstand Voltage) |
الدخل-الخرج: 3 كيلوفولت تيار متردد، الدخل-الأرضي: 1.5 كيلوفولت، الخرج-الأرضي: 0.5 كيلوفولت |
I/P-O/P:AC3KV, I/P-F.G:AC1.5KV, O/P-F.G:AC0.5KV |
| مقاومة العزل (Isolation Resistance) |
500 فولت مستمر، 100 ميجا أوم |
DC500V 100Mohms |
| بيئة العمل (Working Temp. & Humid.) |
درجة الحرارة: -40 إلى +70 درجة مئوية، الرطوبة: 20-95% |
-40~+70, 20-95%RH |
| بيئة التخزين (Storage Temp. & Humid.) |
درجة الحرارة: -40 إلى +75 درجة مئوية، الرطوبة: 10-95% |
-40~+75, 10~95%RH |
| الاهتزاز (Vibration) |
10~500 هرتز، 5G لمدة 12 دقيقة/دورة، 72 دقيقة لكل محور X, Y, Z |
10~500Hz, 5G 12min./1cycle, period for 72min. each along X, Y, Z axes |
| الأبعاد والوزن (Dimension / Weight) |
222 * 74 * 49 ملم (طولعرضارتفاع) / 1.45 كجم |
2227449mm (LWH) / 1.45kg |
رابعاً: معلومات المخططات والرسومات البيانية (Diagrams & Graphs Information)
-
المخطط الصندوقي (Block Diagram): يتكون مسار الطاقة من: مدخل التيار المتردد (AC IN)، فلتر التداخل الكهرومغناطيسي (EMI Filter)، دائرة مقوم (Rectifier Circuit)، مفتاح طاقة (Power Switch)، محول، دائرة مقوم للخرج (Rectifier Circuit)، ثم مخرج التيار المستمر (DC OUT). كما يشمل دوائر التحكم: دائرة الاكتشاف (Detection Circuit)، تحكم نبضي (PWM Control)، وحماية من الحمل والحرارة (O.L.P / O.T.P).
-
منحنى خفض الأداء (Derating Curve): يحافظ الجهاز على حمل 100% في درجات حرارة بين -40 إلى 50 درجة مئوية. بعد 50 درجة، ينخفض الحمل تدريجياً ليصل إلى 50% تقريباً عند 70 درجة مئوية.
-
الخصائص الساكنة (Static Characteristics): يعمل الجهاز بكفاءة 100% لجهد الإدخال من 200 إلى 264 فولت. يقل تحمل الحمل تدريجياً إذا انخفض الجهد إلى 180 فولت (يصل إلى 70% حمل تقريباً).
-
أبعاد التركيب التفصيلية (Dimensions): الطول الكلي مع الحواف 240 ملم تقريباً لكل جهة من الأسلاك، طول الهيكل الداخلي 191 ملم و195 ملم، العرض الكلي 74 ملم، وعرض نقاط التثبيت 53 ملم بفتحات بقطر 8 ملم.
خامساً: جدول فرز الألوان وكود اللون (Colors & Wires Specifications Table)

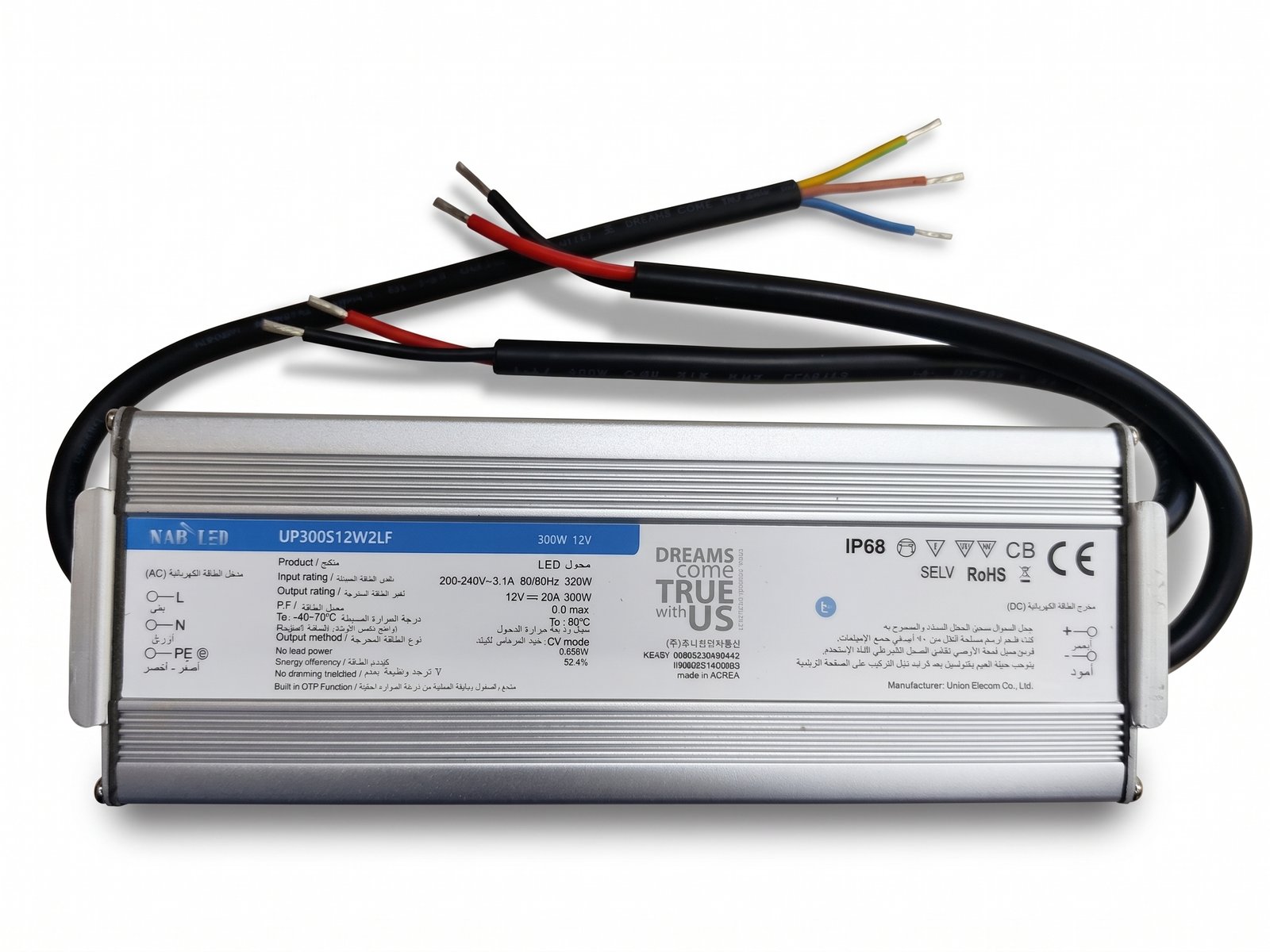

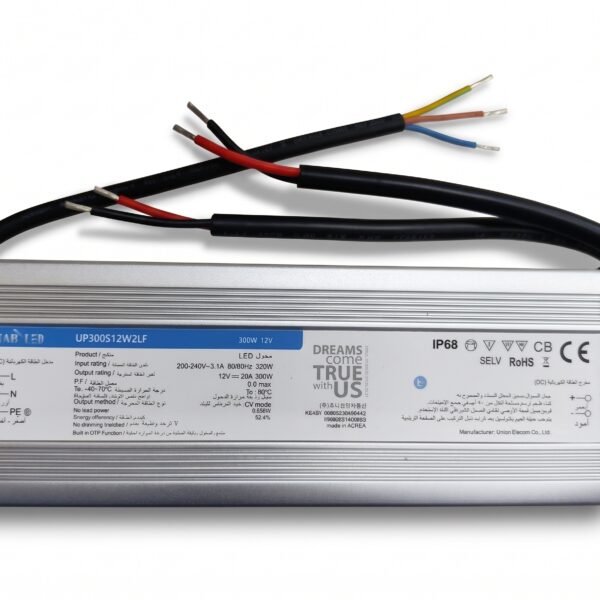

تم استخراج هذه الألوان بناءً على المخطط الهندسي لتوصيل الأسلاك (Dimensions label) والصورة الحقيقية للمنتج.
| الدائرة اللونية | كود اللون التقريبي (Hex) | اسم اللون | موقع ومكون المنتج (الشرح) |
| 🔘 / ⚪ | #C0C0C0 |
الفضي / الرمادي (Silver/Grey) |
الهيكل الخارجي للمنتج: مصنوع من المعدن (Metal Case) ومصمم باللون الفضي الصناعي ليناسب التركيب الخارجي وتشتيت الحرارة. |
| 🟤 | #8B4513 |
البني (Brown) |
سلك إدخال التيار المتردد (AC_L): يمثل السلك الحي أو الفاز (Live / Line) للتيار المتردد القادم من مصدر الطاقة. |
| 🔵 | #0000FF |
الأزرق (Blue) |
سلك إدخال التيار المتردد (AC_N): يمثل السلك المحايد (Neutral) للتيار المتردد. |
| 🟢🟡 | #00FF00 / #FFFF00 |
الأخضر / الأصفر (Green/Yellow) |
سلك التأريض (FG): يمثل السلك الأرضي (Frame Ground) لحماية الجهاز والمستخدم من التماسات الكهربائية. |
| 🔴 | #FF0000 |
الأحمر (Red) |
سلك إخراج التيار المستمر (DC+): يوجد سلكان باللون الأحمر يمثلان القطب الموجب لخرج التيار المستمر (12 فولت) المتجه لشرائط الإضاءة. |
| ⚫ | #000000 |
الأسود (Black) |
سلك إخراج التيار المستمر (DC-): يوجد سلكان باللون الأسود يمثلان القطب السالب لخرج التيار المستمر المتجه لشرائط الإضاءة. |
