شريط الإضاءة المرن NAB-5050RGBW
وصف المنتج
عنوان المنتج (Product Title)
مواصفات وتفاصيل شريط الإضاءة المرن (NAB-5050RGBW) من شركة الناب المضيء
أولاً: المعلومات العامة والميزات (General Information & Features)
| التفاصيل (العربية) | Details (English) | المعلومات المستخرجة / Extracted Info |
| اسم الشركة | Company Name |
شركة الناب المضيء التجارية / Alnab Almudeei Trading LLC.
|
| اسم وموديل المنتج | Product & Model No. |
شريط إضاءة (NAB-5050RGBW) / الموديل: LED-BL-CF-5050RGBW-NAB.
|
| السطوع | Brightness |
سطوع عالٍ باستخدام 60 حبة ليد من نوع 5050RGBWSMD (High brightness, using 60 grain, 5050RGBWSMD LED).
|
| توفير الطاقة | Energy Saving |
موفر للطاقة بنسبة 80% مقارنة بالفلورسنت التقليدي، ويعمل بتيار ثابت عالي الكفاءة.
|
| الاستهلاك والعمر | Consumption & Life |
استهلاك منخفض للطاقة، وعمر افتراضي يصل إلى أكثر من 30,000 ساعة (Low energy consumption, can reach 30,000hrs above).
|
| مقاومة الطقس | Weather Ability |
قدرة قوية على تحمل الطقس، غير حساس لدرجات الحرارة والرطوبة.
|
| التركيب | Installation |
سهل التركيب وسهل الاستخدام (Easy installation and easy to use).
|
| البيئة والصحة | Environment & Health |
صديق للبيئة، خالي من المعادن الثقيلة والغازات الضارة، ولا يسبب وميضاً لحماية العين.
|
ثانياً: المواصفات الفنية التقنية (Technical Specifications)
| المواصفة (العربية) | Specification (English) | الرمز (Symbol) | القيمة / Value |
| نوع الليد | LED TYPE | SMD |
SMD5050RGBW (PCS)
|
| جهد الليد الواحد | VOLTAGE/LED | Vf |
3.0 – 3.2 فولت (V)
|
| إضاءة الليد الواحد | LUMINANCE/LED | LM |
18 – 20 لومن (LM)
|
| أبعاد اللوحة المطبوعة | PCB/FPC | FPC |
5000 * 10 * 0.2 ملم (MM)
|
| معامل التشتيت الحراري | HEAT RELEASE COEFFICIENT | W/M.K |
1.6
|
| عدد الليدات (للمتر) | NUMBER OF LED | PC |
60 قطعة (PCS)
|
| الطاقة (الاستطاعة) | POWER | P |
14 واط (W)
|
| الجهد الكهربائي | VOLTAGE | V |
12 / 24 فولت تيار مستمر (DC12/24)
|
| التيار الكهربائي | ELECTRIC CURRENT | A |
R,G,B,W (mA)
|
| مؤشر تجسيد اللون | CRI | CRI |
أعلى من 80 (Ra>80)
|
| زاوية الإشعاع | BEAM ANGLE | C |
120 درجة (DEGREE)
|
| تصنيف مقاومة الماء | WATERPROOF GRAD | IP |
IP20
|
| الشريط اللاصق | TAPE | 3M |
300 LE
|
| العمر الافتراضي | LIFE SPAN | H |
30,000 – 50,000 ساعة (HRS)
|
| درجة حرارة التشغيل | OPERATING TEMP. | TOPR |
-35 إلى 65 درجة مئوية (C)
|
| درجة حرارة التخزين | STORAGE TEMP. | TOPR |
-40 إلى 70 درجة مئوية (C)
|

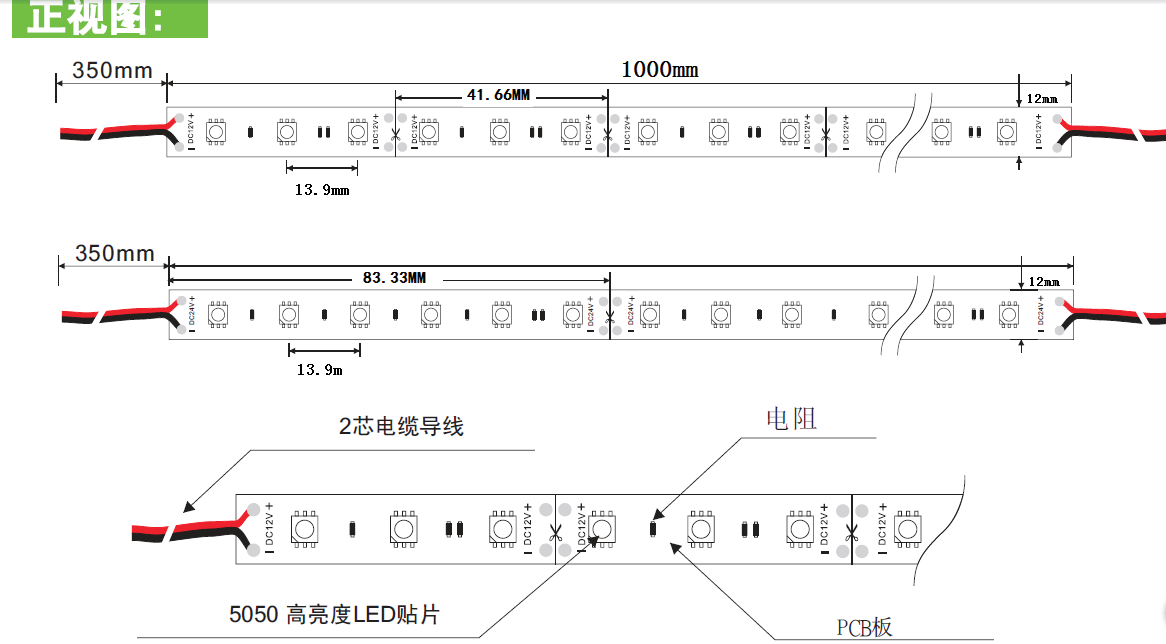

ثالثاً: تفاصيل الأبعاد والمخططات الهندسية (Dimensions & Assembly Drawings)
-
أبعاد مسافات القص: يوضح المخطط الهندسي مسافات قص تبلغ 41.66 ملم لبعض التوصيلات، و 83.33 ملم لتوصيلات أخرى، مع مسافة 13.9 ملم بين كل حبة ليد وأخرى.
-
عرض الشريط: يبلغ عرض الشريط في المخطط النهائي 12 ملم، بينما سلك التوصيل الظاهر يبلغ طوله 350 ملم.
-
مخطط التوصيل (Wiring): يتم توصيل مصدر الطاقة (AC 100-240V IN) بمحول طاقة يخرج تياراً مستمراً (DC24V OUT)، والذي يتصل بجهاز تحكم (Controller) يوزع الطاقة عبر أسلاك (+RGBW) إلى الشريط المضيء.
رابعاً: تعليمات التركيب، التغليف، والضمان (Installation, Packing & Warranty)
1. تعليمات الأسلاك والتركيب (Instruction of Wiring):
-
يجب قطع التيار الكهربائي قبل البدء في التركيب.
-
تجنب تركيب مصباح LED بالقرب من مصادر الحرارة، البخار الساخن، والغازات المسببة للتآكل لضمان عمر افتراضي طويل.
-
قبل التركيب، تأكد من أن المكان يتحمل وزناً يعادل 10 أضعاف وزن المنتج، وقم بالتركيب في مكان مستوٍ خالٍ من التأرجح والنار.
2. بيانات التغليف (Packing Size):
-
خطوات التغليف: بكرة (Reel) -> مادة مجففة (Desiccant) -> تغليف مفرغ من الهواء مع ملصق (Vacuum + Label) -> كرتون.
-
أبعاد شريط الليد: 5000 ملم * 10 ملم.
-
أبعاد الكرتون وكميته: 430 ملم * 300 ملم * 250 ملم، ويحتوي على 50 لفة (50Roll).
3. الضمان والاستخدامات (Noted):
-
الضمان: سنة واحدة (1 year).
-
عند فتح الغلاف، يرجى فحص البضائع بعناية للتأكد من اكتمالها، وعدم استخدامها في حال وجود أي تلف مع التواصل مع الشركة.
-
التطبيقات: المنازل، بيوت الشباب، السوبر ماركت، المكاتب، مواقف السيارات، المصانع، الصناديق الإعلانية، لتوفير بيئة خضراء ومزاج جيد.
خامساً: تقرير اختبار مصدر الضوء (Light Source Test Report)
-
-
تاريخ الاختبار: 2020-12-25 17:51:30.
-
الشركة المصنعة: ibeled.
-
درجة حرارة اللون (Tc): 6070 كلفن.
-
معلمات الضوء: التدفق الضوئي (Flux) يبلغ 969.3 لومن، والكفاءة (Efficacy) تبلغ 85.85 لومن/واط.
-
المعلمات الكهربائية للاختبار: الجهد (U) = 12.00 فولت، التيار (I) = 0.9411 أمبير، الطاقة (P) = 11.29 واط، معامل الطاقة (PF) = 1.000.
-
مؤشر تجسيد اللون (Ra): 82.6.
-

كاتالوج DATA SHEET
NAB-5050RGBW 1PDF • 2.5 ميغابايتتحميل
