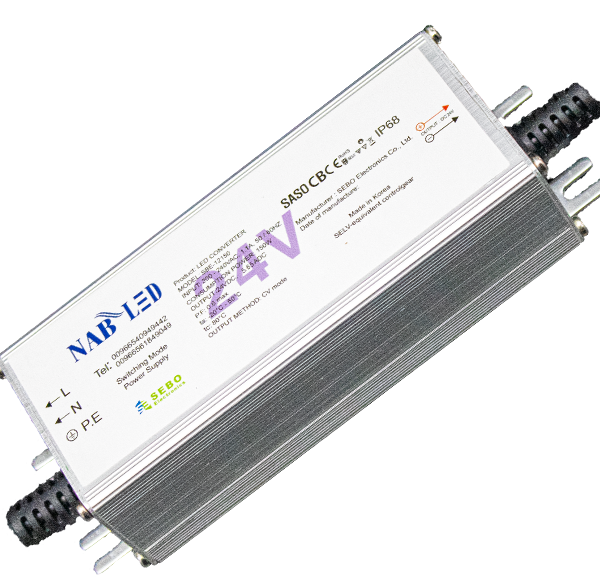

NAB SLIM Drivers 24V-60W
وصف المنتج
-
عنوان المنتج (Product Title)
-
العربية: محولات الطاقة النحيفة (NAB SLIM Drivers – 24V) من شركة الناب المضيء التجارية لمستلزمات الدعاية والإعلان.
-
English: NAB SLIM Drivers (24V) by NAB LED / Alnab Almudeei Trading LLC for Advertising Materials.
1. المميزات العامة (General Features)
المميزات (Arabic) Features (English) غلاف مصمم من الألمنيوم عازل للكهرباء مع تصميم الجهد الثابت (CV mode).Constant voltage design (CV mode) – Aluminum case.جهد الإدخال: 200~240 فولت تيار متردد.AC input voltage 200~240Vac.كفاءة عمل عالية تصل إلى أكثر من 92%.Work efficiency up to 92%.مصمم للأعمال الخارجية بعزل مائي كامل IP68.IP68 water proof design for outdoor installations.نظم الحماية المستخدمة: حماية من تجاوز التيار، قصر الجهد (الدائرة)، وتجاوز درجة الحرارة.Protection: Over Current / Short Voltage / Over Temperature.مناسبة لإضاءات الليد (LED) واللوحات الدعائية المضيئة المتحركة.Suitable for LED lighting and moving sign applications.ممتثلة لقواعد السلامة المعتمدة في الإضاءة.Compliance to safety regulations for lighting.مشمولة بضمان لمدة سنة واحدة.1-years warranty.الشهادات والاعتمادات: SASO, RoHS, CE, CB, Korean.Certifications: SASO, RoHS, CE, CB, Korean.2. قائمة الموديلات والقدرات (Items & Models)
كود المنتج (Code) القدرة الكهربائية (Wattage) تيار الإدخال (Input Current) تيار الإخراج (Output ADC) NAB 246060 واط (60 W)0.5 أمبير / 200-240 فولت تيار متردد2.3 أمبير تيار مستمرNAB 24100100 واط (100 W)0.76 أمبير / 200-240 فولت تيار متردد3.8 أمبير تيار مستمرNAB 24150150 واط (150 W)1.1 أمبير / 200-240 فولت تيار متردد5.65 أمبير تيار مستمرNAB 24200200 واط (200 W)1.4 أمبير / 200-240 فولت تيار متردد8 أمبير تيار مستمرNAB 24300300 واط (300 W)2.3 أمبير / 200-240 فولت تيار متردد11.5 أمبير تيار مستمر3. المواصفات الفنية والتقنية (Technical Specifications)
أ. مواصفات الإدخال والإخراج (Input & Output Specs)
الوصف (Arabic) البيانات / المواصفات Description (English) نطاق جهد الإدخال 200 ~ 240 فولت تيار مترددVOLTAGE RANGE: AC 200~240Vنطاق التردد 50 ~ 60 هرتزFREQUENCY RANGE: 50~60Hzالكفاءة (النموذجية) 92%EFFICIENCY (typ): 92%جهد الإخراج المستمر 24 فولتDC VOLTAGE: 24 Vمعامل القدرة PF 0.6POWER FACTOR: PF 0.6تنظيم الخط 5%LINE REGULATION: 5%تنظيم الحمل 3%LOAD REGULATION: 3%ب. الحماية، العزل، والبيئة (Protection, Isolation & Environment)
الخاصية التفاصيل (Arabic) Details (English) قصر الدائرة (Short Circuit) يعمل عند 130~150% من التصنيف المقنن، مع استرداد تلقائي.Work at 130~150% of rating Auto recovery.حمولة زائدة (Over Load) يعمل عند 120~140% من التصنيف المقنن.Work at 120~140% of rating.تجاوز الحرارة (Over Temp) وضع القفل النشط عند وصول درجة حرارة الغلاف إلى 95 درجة مئوية.Active latch mode at case temperature 95°C.مقاومة العزل (Withstand Voltage) (الإدخال/الإخراج: 3.65KVAC)، (الإدخال/الأرضي: 1.5KVAC)، (الإخراج/الأرضي: 0.5KVAC).(I/P-O/P: AC3.65KVAC), (I/P-F.G: AC1.5KVAC), (O/P-F.G: 0.5KVAC).درجة حرارة العمل -20 إلى 50 درجة مئوية، أو 80 درجة مئوية عند تحميل بنسبة 80%.-20~50°C, 80°C, AT 80% load.ج. المعايير القياسية (Standards)
-
معايير السلامة (Safety standards): مصممة لتلبية متطلبات (KC61347-1, KC61347-2-13, KC62384, KS C 7655).
-
معايير التوافق الكهرومغناطيسي (EMI/EMC standards): مصممة لتلبية متطلبات (K000015, K61547).
4. جدول فرز الألوان والتصميم الخارجي (Visual Colors & Design Profile)
بناءً على الصورة التوضيحية للمنتج وتصميم محولات السليم (Slim):الدائرة اللونية اللون المكون / الوظيفة الشرح 🔘 فضي معدني (Silver) غلاف الألمنيوم (Aluminum Case) تصميم نحيف (Slim) من الألمنيوم يوفر عزلاً عالياً للكهرباء وتبديداً ممتازاً للحرارة ليناسب التركيبات الخارجية الضيقة.🟤 بني (Brown) سلك (L) سلك إدخال التيار المتردد (الخط الحي).🔵 أزرق (Blue) سلك (N) سلك إدخال التيار المتردد (الخط المحايد).🟢🟡 أخضر/أصفر سلك (PE / Earth) سلك التأريض الأرضي لحماية الجهاز من التماسات الكهربائية.🔴 أحمر (Red) سلك (DC+) سلك الإخراج للتيار المستمر (القطب الموجب 24V).⚫ أسود (Black) سلك (DC-) سلك الإخراج للتيار المستمر (القطب السالب). -
كاتالوج DATA SHEET
NAB SLIM Drivers (24V)PDF • 14.8 ميغابايتتحميل
0
أشخاص يشاهدون هذا المنتج الآن!
- ضمان سنه
المنتجات ذات الصلة
محول ناب سليم 24 فولت
تم التقييم 0 من 5
متوفر في المخزون
التقييم الأولي4.9 / 5★★★★★
المواصفات التقنية (Technical Specifications):
- مدى الجهد (Voltage Range): AC200~240V.
- التردد (Frequency Range): 50~60Hz.
- الكفاءة (Efficiency): 84%~87%.
- جهد التيار المستمر (DC Voltage): 12V.
- عامل القدرة (Power Factor): PF ≥ 0.6.
- تنظيم الخط (Line Regulation): ≤ 1%.
- تنظيم الحمل (Load Regulation): ≤ 3%.
- الحماية من التيار القصير (Short Circuit):
العمل عند 130~150% من التقييم (مع استرداد تلقائي). - الحماية من الحمل الزائد (Over Load):
العمل عند 120~140% من التقييم. - الحماية من درجة الحرارة المرتفعة (Over Temperature):
قفل نشط عند درجة حرارة 95 درجة مئوية. - معيار مقاومة العزل (Isolation Withstand Voltage):
(I/P-O/P: 3.65KVAC), (I/P-FG: 1.5KVAC). - درجة الحرارة العاملة (Working Temperature):
-20~50°C, 80% عند 80% حمل.
