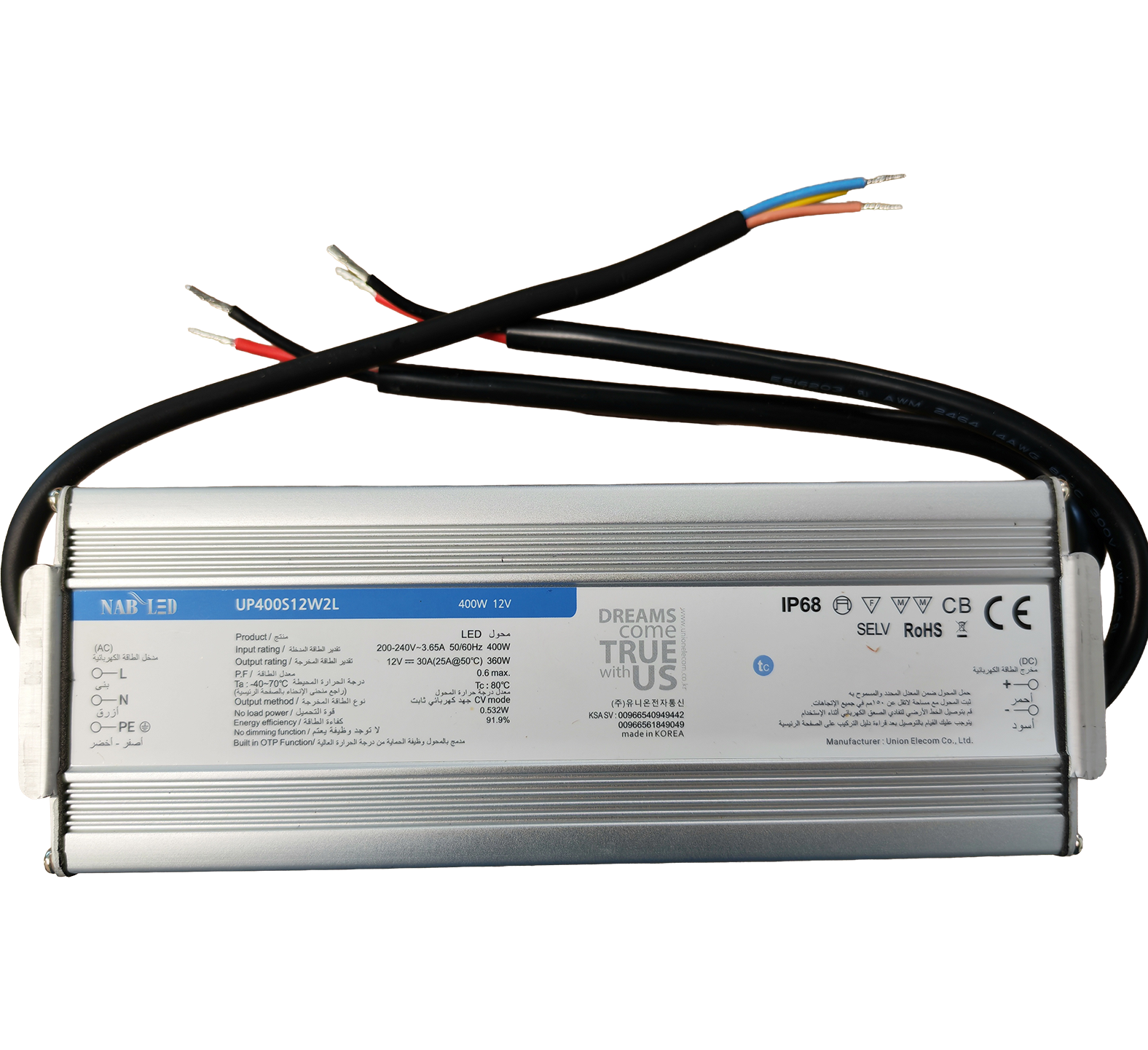

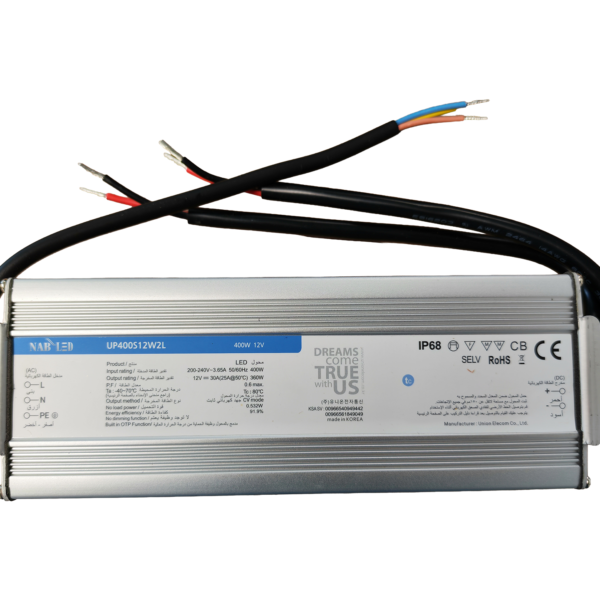

Converter NAB UNION Drivers (UP400S12W2L)
وصف المنتج
| البيان | المواصفات |
|---|---|
| اسم المنتج | محول طاقة لإضاءة LED |
| العلامة التجارية | NAB UNION |
| رقم الموديل | UP400S12W2L |
| طريقة التشغيل | جهد ثابت CV Mode |
| نطاق جهد الإدخال | AC 180–264V |
| جهد الإدخال المطبوع على الملصق | AC 200–240V |
| التردد | 47–63Hz / الملصق: 50–60Hz |
| تيار الإدخال | 3.65A عند 220VAC |
| تيار الاندفاع | 45A عند 220VAC، تشغيل بارد |
| تيار التسرب | أقل من 2mA عند 220VAC |
| جهد الخرج | 12V DC |
| تيار الخرج المقنن | 30A |

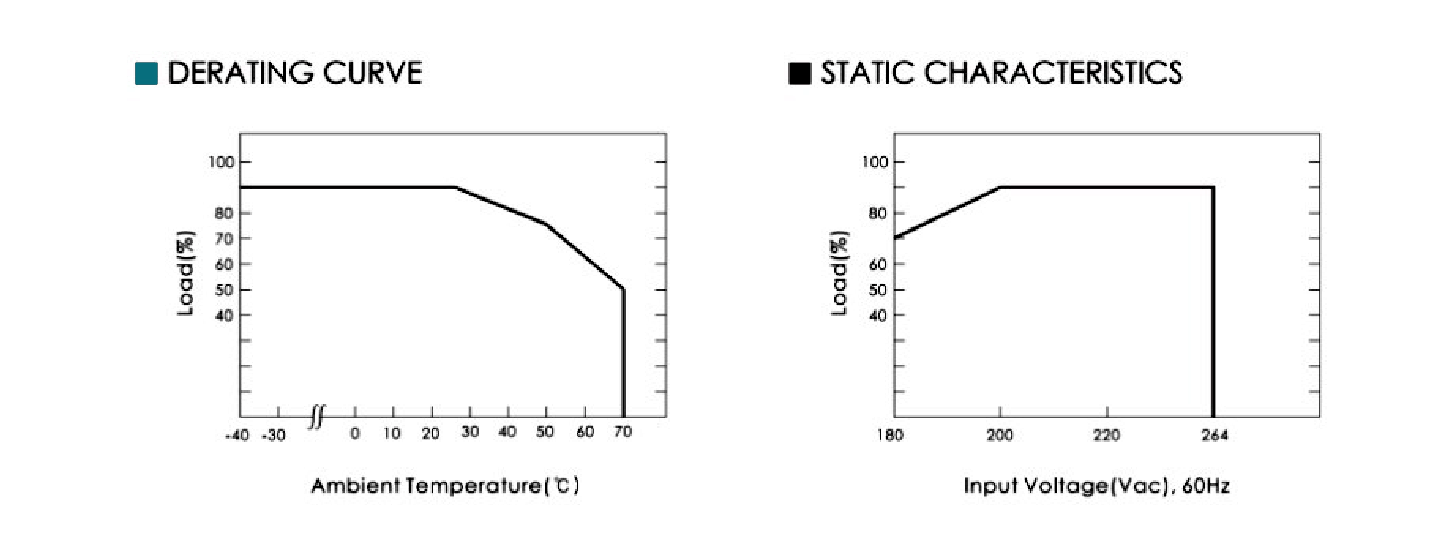

| تيار الخرج عند 50°C | 25A |
| قدرة الخرج المقننة | 360W |
| القدرة المكتوبة أعلى الملصق | 400W |
| الكفاءة النموذجية | 91% |
| الكفاءة المطبوعة على الملصق | 91.9% |
| معامل القدرة | 0.6 Max حسب الملصق |
| استهلاك الطاقة دون حمل | أقل من 0.532W |
| تموج وضوضاء الخرج | 1000mVp-p كحد أقصى |
| سماحية جهد الخرج | ±3% |
| تنظيم الخط | ±1% |
| تنظيم الحمل | ±2% |
| زمن الإعداد | 3000ms كحد أقصى |
| زمن ارتفاع الخرج | 100ms كحد أقصى |
| زمن الاحتفاظ | 5ms نموذجي |
| الحماية من القصر | وضع Hiccup مع استعادة التشغيل تلقائيًا |
| الحماية من زيادة الحمل | تعمل عند تجاوز 110% مع استعادة تلقائية |
| الحماية من الحرارة | حماية OTP مع استعادة تلقائية |
| درجة الحماية | IP68 |
| درجة حرارة التشغيل | من -40°C إلى +70°C |
| رطوبة التشغيل | 20–95% RH |
| درجة حرارة التخزين | من -40°C إلى +75°C |
| رطوبة التخزين | 10–95% RH |
| درجة حرارة جسم المنتج Tc | 80°C |
| اختبار الاهتزاز | 10–500Hz، قوة 5G |
| تحمل العزل بين الدخل والخرج | AC 3kV |
| تحمل العزل بين الدخل والأرضي | AC 1.5kV |
| تحمل العزل بين الخرج والأرضي | AC 0.5kV |
| مقاومة العزل | 100MΩ عند DC 500V |

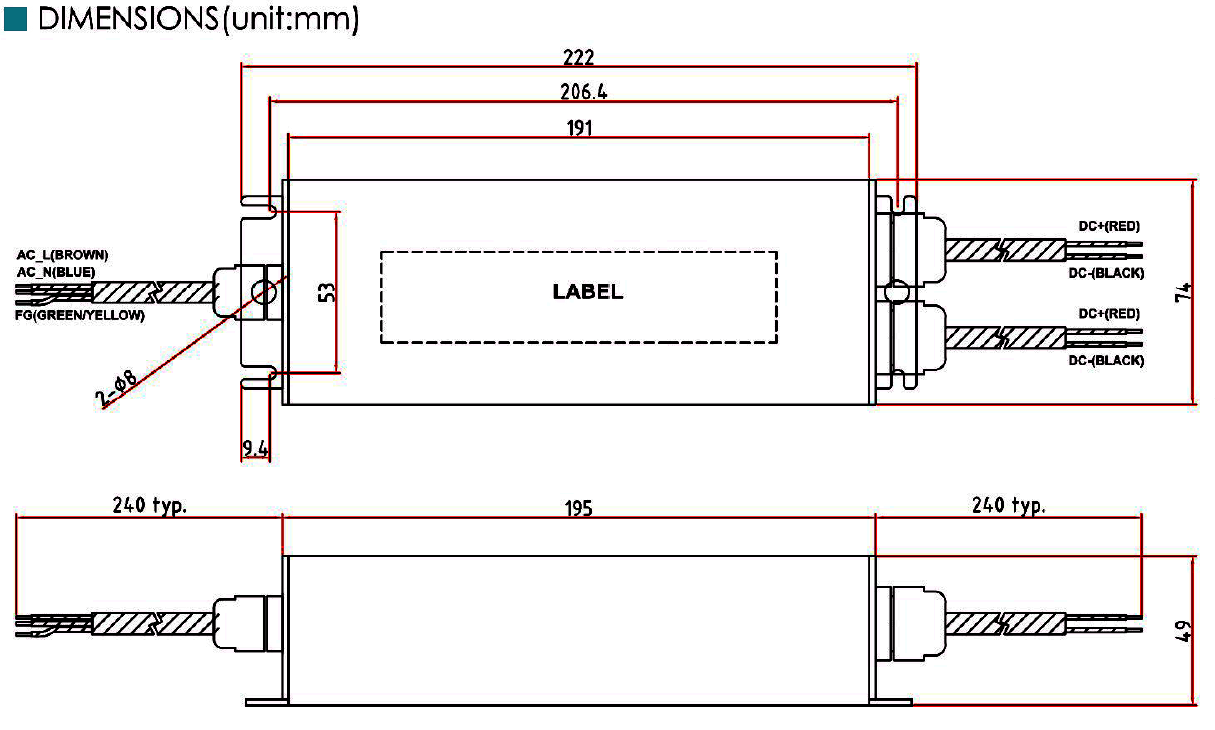

| الطول الكلي | 222mm |
| طول جسم المحول | 195mm |
| العرض الكلي | 74mm |
| الارتفاع/السماكة | 49mm |
| طول سلك الإدخال | 240mm تقريبًا |
| طول سلك الإخراج | 240mm تقريبًا |
| أسلاك الإدخال | بني L، أزرق N، أخضر/أصفر PE |
| أسلاك الإخراج | أحمر موجب +، أسود سالب − |
| مادة الهيكل | معدن |
| خاصية التعتيم | غير مدعومة |
| الاستخدام | إنارة LED واللوحات الإعلانية والمتحركة |
| معايير السلامة | EN61347-1، EN61347-2-13، K61347-1، K61347-2-13 |
| معايير التوافق | EN55022، EN61204-3، EN61000-3-2، K61547 |
| الشهادات والعلامات | IP68، SASO، CE، RoHS، CB، SELV |
| بلد الصنع | كوريا |
| الشركة المصنعة | Union Elecom Co., Ltd. |
| الضمان | سنتان |
| Item | Specification |
|---|---|
| Product Name | LED Power Supply / LED Driver |
| Brand | NAB UNION |
| Model Number | UP400S12W2L |
| Operating Mode | Constant Voltage – CV Mode |
| AC Input Voltage Range | 180–264VAC |
| Input Voltage Printed on Label | 200–240VAC |
| Frequency Range | 47–63Hz / Label: 50–60Hz |
| AC Input Current | 3.65A at 220VAC |
| Inrush Current | 45A at 220VAC, cold start |
| Leakage Current | Less than 2mA at 220VAC |
| DC Output Voltage | 12VDC |
| Rated Output Current | 30A |
| Output Current at 50°C | 25A |
| Rated Output Power | 360W |
| Power Printed at Top of Label | 400W |
| Typical Efficiency | 91% |
| Efficiency Printed on Label | 91.9% |
| Power Factor | 0.6 Max, as printed on the label |
| No-load Power Consumption | Less than 0.532W |
| Ripple and Noise | 1000mVp-p maximum |
| Voltage Tolerance | ±3% |
| Line Regulation | ±1% |
| Load Regulation | ±2% |
| Setup Time | 3000ms maximum |
| Rise Time | 100ms maximum |
| Hold-up Time | 5ms typical |
| Short-circuit Protection | Hiccup mode with automatic recovery |
| Overload Protection | Activates above 110% with automatic recovery |
| Over-temperature Protection | Built-in OTP with automatic recovery |
| Protection Rating | IP68 |
| Operating Temperature | -40°C to +70°C |
| Operating Humidity | 20–95% RH |
| Storage Temperature | -40°C to +75°C |
| Storage Humidity | 10–95% RH |
| Case Temperature Tc | 80°C |
| Vibration Test | 10–500Hz, 5G |
| Input-to-Output Withstand Voltage | 3kVAC |
| Input-to-Ground Withstand Voltage | 1.5kVAC |
| Output-to-Ground Withstand Voltage | 0.5kVAC |
| Insulation Resistance | 100MΩ at 500VDC |
| Overall Length | 222mm |
| Power Supply Body Length | 195mm |
| Overall Width | 74mm |
| Height/Thickness | 49mm |
| Input Cable Length | Approximately 240mm |
| Output Cable Length | Approximately 240mm |
| AC Input Wires | Brown: L, Blue: N, Green/Yellow: PE |
| DC Output Wires | Red: Positive +, Black: Negative − |
| Housing Material | Metal |
| Dimming Function | Not supported |
| Applications | LED lighting and moving sign applications |
| Safety Standards | EN61347-1, EN61347-2-13, K61347-1, K61347-2-13 |
| EMC Standards | EN55022, EN61204-3, EN61000-3-2, K61547 |
| Certifications and Marks | IP68, SASO, CE, RoHS, CB, SELV |
| Country of Origin | Korea |
| Manufacturer | Union Elecom Co., Ltd. |
| Warranty | 2 years |
كاتالوج DATA SHEET
UP400S12W2LPDF • 15.4 ميغابايتتحميل
